Руководство по установке солнечного инвертора

Данное руководство по установке солнечных инверторов представляет собой пошаговый технический справочник по установке солнечных инверторов Anern, включая автономные системы, гибридные солнечные инверторы, солнечные инверторы MPPT, низкочастотные солнечные инверторы и параллельные инверторные системы.

Оно предназначено для профессиональных монтажников, EPC-подрядчиков, системных интеграторов и технических специалистов и охватывает требования безопасности, подключение проводки, интеграцию аккумуляторных батарей и процедуры ввода в эксплуатацию, обычно применяемые в жилых и малых коммерческих солнечных энергосистемах.

Данное руководство посвящено стандартным методам установки для обеспечения безопасной эксплуатации, стабильной работы системы и долгосрочной надежности.

1. Требования безопасности перед установкой

Перед установкой любого солнечного инвертора убедитесь, что соблюдены следующие условия безопасности:

• Установка должна выполняться квалифицированным и обученным персоналом

• Перед установкой или техническим обслуживанием отключите все источники переменного и постоянного тока

• Соблюдайте местные электротехнические нормы и правила

• Никогда не подключайте проводку фотоэлектрических модулей, аккумуляторной батареи или переменного тока, когда инвертор включен

• Используйте изолированные инструменты и соответствующие средства индивидуальной защиты (СИЗ)

• Надлежащая подготовка по технике безопасности снижает риск поражения электрическим током, повреждения оборудования и отказа системы.

2. Распаковка и первичный осмотр

После получения инвертора:

• Осмотрите внешнюю упаковку на предмет повреждений

• Проверьте корпус инвертора на наличие видимых дефектов

Убедитесь в наличии всех комплектующих:

• Кронштейн для настенного монтажа

• Крепёжные винты

• Коммуникационные кабели (при наличии)

• Руководство пользователя и документация

• Не устанавливайте инвертор при обнаружении физических повреждений.

3. Требования к условиям установки

Место установки инвертора должно соответствовать следующим условиям:

• Внутреннее помещение или защищённая зона (без воздействия дождя и прямых солнечных лучей)

• Прочная негорючая стена (рекомендуется бетон или кирпич)



Хорошо вентилируемая среда

• Минимальный зазор: ≥ 30 см со всех сторон

• Диапазон температуры окружающей среды: от –10°C до 50°C

• Избегайте мест с высокой влажностью, коррозионно-активными газами или скоплением пыли

Правильные условия установки напрямую влияют на срок службы и производительность инвертора.

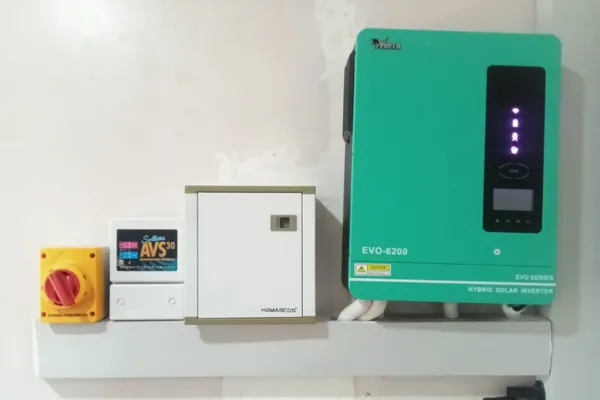

4. Монтаж солнечного инвертора

Для монтажа инвертора:

• Используйте входящий в комплект настенный монтажный кронштейн

• Просверлите монтажные отверстия в соответствии с размерами кронштейна

• Закрепите кронштейн анкерными болтами

• Повесьте инвертор вертикально на кронштейн

• Убедитесь, что инвертор надёжно закреплён и выровнен

• Снимите нижнюю крышку перед электромонтажом

• Вертикальная установка обеспечивает надлежащее отведение тепла.

5. Подключение заземления

Надлежащее заземление обязательно для безопасности и защиты от импульсных перенапряжений.

• Подключите клемму заземления инвертора к надежному контуру заземления

• Используйте кабель заземления сечением в соответствии с местными электротехническими стандартами

• Обеспечьте низкое сопротивление заземления

Неправильное заземление может привести к поражению электрическим током или повреждению оборудования.

6. Подключение входных и выходных цепей переменного тока

При подключении цепей переменного тока:

Установите внешний автоматический выключатель переменного тока между электросетью и инвертором

Убедитесь в правильной полярности подключения:

• L (линия): коричневый или черный

• N (нейтраль): синий

• PE (заземление): зелёный/жёлтый

• Не путайте входные и выходные клеммы переменного тока

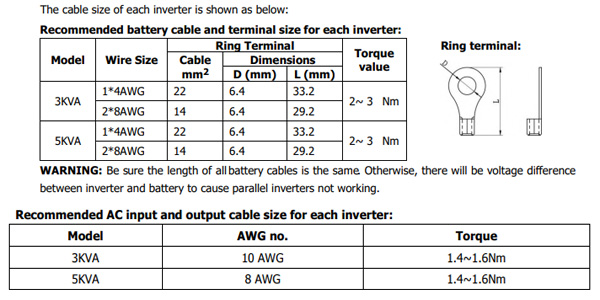

• Выбирайте сечение кабеля в зависимости от номинальной мощности инвертора

• Надёжно затяните все винты клемм

Неправильная разводка переменного тока может привести к неисправности инвертора или аварийному отключению защиты.

См. полную схему подключения солнечного инвертора

7. Подключение фотоэлектрических панелей (солнечных панелей)

Для подключения фотоэлектрического входа:

• Установите автоматический выключатель постоянного тока между солнечной батареей и инвертором

• Убедитесь, что напряжение холостого хода фотоэлектрической системы не превышает максимально допустимое значение для инвертора

Подключите:

• PV+ → клемма PV+

• PV− → клемма PV−

• Используйте кабели постоянного тока с соответствующими характеристиками и изолированные инструменты

• Завершите подключение фотоэлектрической системы до включения инвертора

Всегда перепроверяйте полярность фотоэлектрической системы, чтобы избежать повреждения инвертора.

8. Подключение аккумуляторной батареи

8.1 Подключение свинцово-кислотной аккумуляторной батареи

• Убедитесь, что напряжение аккумуляторной батареи соответствует характеристикам инвертора

• Установите автоматический выключатель или предохранитель постоянного тока между аккумулятором и инвертором

• Правильно подключите BAT+ и BAT−

• Рекомендуемая ёмкость аккумулятора: ≥ 200 А·ч для стабильной работы системы

8.2 Подключение литиевой батареи

• Подтвердите совместимость протокола литиевой батареи

• Сначала подключите силовые кабели батареи

• Подключите кабель связи BMS (RS485 или CAN)

• Перед запуском выберите тип батареи в настройках инвертора

• Правильная конфигурация батареи обеспечивает точную зарядку и защиту.

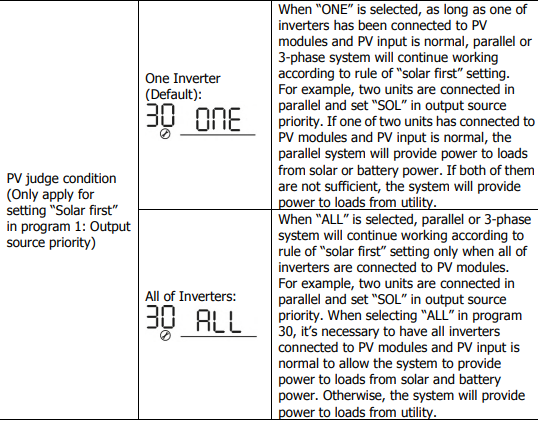

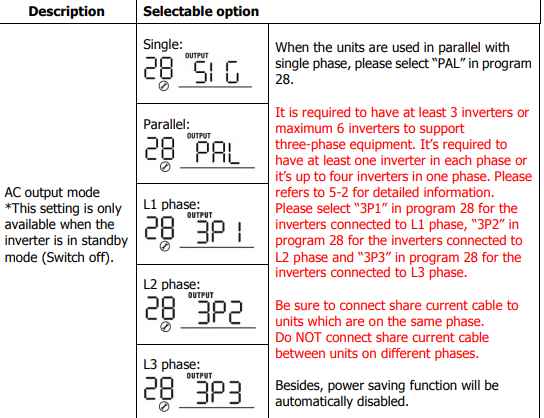

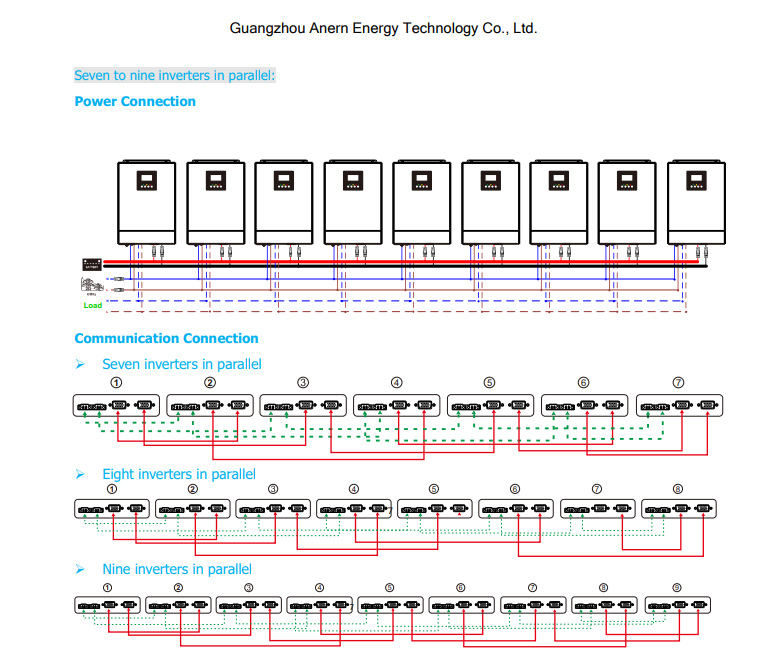

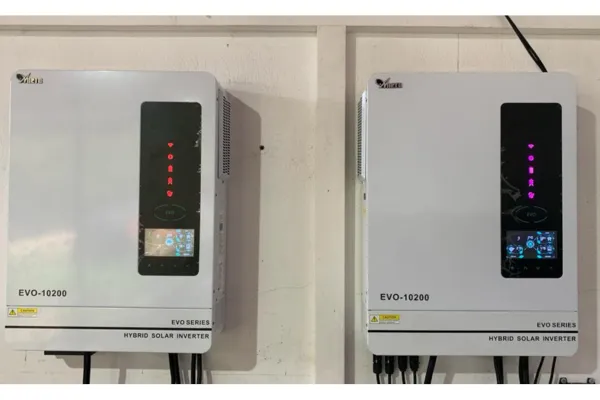

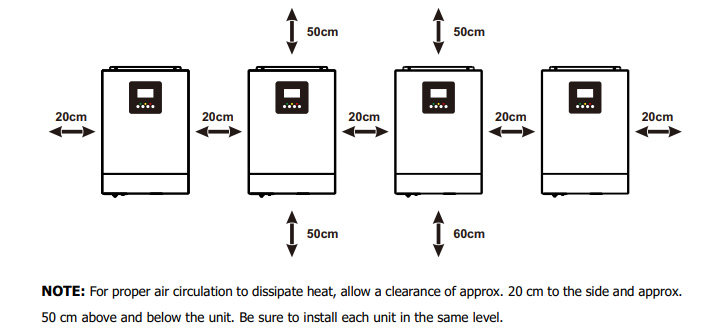

9. Параллельная установка инверторов (при наличии)

Для параллельных систем:

• Используйте идентичные модели инверторов

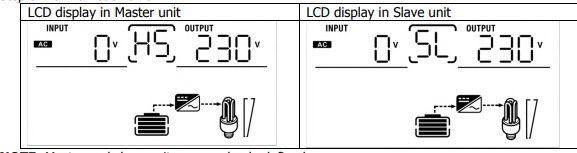

• Соблюдайте правила конфигурации «ведущий–ведомый»

• Убедитесь, что кабели аккумуляторных батарей имеют одинаковую длину

• Правильно подключите кабели параллельной связи

• Настройте параллельные параметры до включения питания

• Установка параллельных инверторов должна строго соответствовать спецификациям производителя.

10. Настройка связи и мониторинга (опционально)

Если поддерживается:

• Вставьте модуль связи Wi-Fi или GPRS

• Защищённые кабельные соединения связи

• Настройка мониторинга системы через мобильное приложение или веб-платформу

• Мониторинг обеспечивает статус системы в реальном времени и обнаружение неисправностей.

11. Финальная проверка перед включением питания

Перед запуском инвертора убедитесь:

• Все кабельные соединения надёжны

• Заземление выполнено

• Автоматические выключатели переменного и постоянного тока выключены

• Нижняя крышка установлена правильно

12. Последовательность включения питания

Соблюдайте правильную последовательность запуска:

• Включите автоматический выключатель аккумуляторной батареи

• Включите выключатель питания инвертора

• Включите автоматический выключатель фотоэлектрической цепи

• Включите автоматический выключатель входной цепи переменного тока

• Проверьте дисплей ЖК-панели и состояние системы

Неправильный порядок запуска может вызвать срабатывание защиты системы.

13. Примечания по эксплуатации и техническому обслуживанию

• Содержите вентиляционные отверстия в чистоте

• Периодически проверяйте электропроводку и клеммы

• Не перегружайте инвертор

• При длительном простое отключите фотоэлектрические модули, аккумулятор и питание от сети переменного тока

• Регулярный осмотр повышает надёжность системы и срок её службы.
