Что такое солнечный инвертор? (Инженерное руководство 2026)

Солнечный инвертор — это блок преобразования и управления электроэнергией, который преобразует постоянный ток (DC) от фотоэлектрических модулей в переменный ток (AC), пригодный для подачи в сеть или нагрузки, одновременно управляя MPPT, защитой, мониторингом и (для гибридных/автономных моделей) взаимодействием с аккумулятором и генератором. Для EPC-подрядчиков и дистрибьюторов инвертор — это не просто «коробка»: он определяет пределы проектирования стрингов, соответствие требованиям безопасности, полезную выработку энергии, объём работ по O&M и гарантийные риски.

ключевые выводы

• Солнечный инвертор преобразует постоянный ток от солнечных панелей в переменный и регулирует напряжение/частоту.

• Большинство современных инверторов также выполняют MPPT и защитные функции;

• Гибридные/автономные инверторы дополнительно управляют зарядом/разрядом аккумулятора и могут обеспечивать резервное питание через выделенный выход EPS/backup.

Как работает солнечный инвертор?

Типичный контур управления инвертора выглядит так:

• Считывание параметров PV: измерение напряжения/тока PV в реальном времени

• MPPT: регулировка рабочей точки для максимизации мощности PV

• Регулирование звена DC: стабилизация внутренней шины DC

• Переключение моста инвертора: преобразует постоянный ток в переменный с помощью ШИМ-переключения

• Фильтрация + управление: формирует форму сигнала переменного тока и управляет выходом

Синхронизация с сетью / автономное управление:

• при работе с сетью: синхронизирует частоту/фазу с сетью

• автономный/резервный режим: формирует собственный стабильный опорный сигнал переменного тока

• Логика защиты: перенапряжение/пониженное напряжение, сверхток, температура, мониторинг изоляции (зависит от модели), защита от островного эффекта

Что делает солнечный инвертор в фотоэлектрической системе?

С инженерной точки зрения солнечный инвертор обычно объединяет четыре области управления:

• Оптимизация мощности фотоэлектрической системы (MPPT)

• Преобразование постоянного тока в переменный (силовой каскад)

• Взаимодействие с сетью (синхронизация, ограничение экспорта, защита от островного режима)

• Управление энергией (гибридные/автономные системы: логика приоритета аккумулятора + генератора + нагрузки)


Типы солнечных инверторов

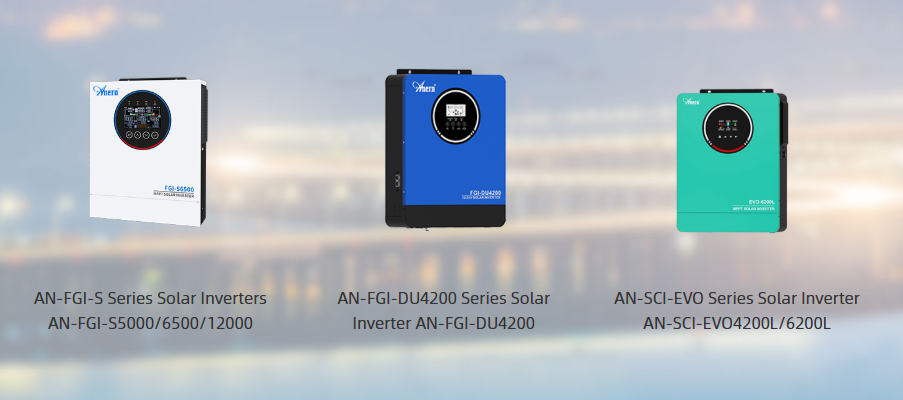

Автономный инвертор для солнечной системы

Автономный инвертор обеспечивает питание переменным током без подключения к коммунальной электросети, обычно работая с батареями (и часто с генератором). При закупке автономного оборудования качество выходной формы сигнала является критическим требованием.

Наилучшее применение (типовые проекты):

• Удаленные дома и малые предприятия

• Фермы, клиники, телекоммуникационные объекты

• Резервные системы там, где электросеть недоступна или ненадежна

Ключевые инженерные / закупочные проверки:

• Требование к форме сигнала: Для профессиональных проектов и чувствительных/двигательных нагрузок обычно рекомендуется чистая синусоида для снижения перегрева, шума и проблем совместимости.

• Перегрузочная способность: Проверьте пиковую мощность и допустимую длительность перегрузки для двигателей, насосов, компрессоров и электроинструмента.

• Согласование аккумулятора и генератора: Надежность системы во многом зависит от подбора аккумулятора, алгоритма заряда и окна совместимости генератора.

Строчный солнечный инвертор

Строчный инвертор подключается к одной или нескольким фотоэлектрическим цепочкам и преобразует постоянный ток в переменный в централизованной точке. Большинство современных строчных инверторов включают один или несколько MPPT-трекеров, что позволяет отдельно отслеживать разные группы цепочек.

Наилучшее применение (типовые проекты):

• Жилые и коммерческие/промышленные крыши с однородными плоскостями кровли

• Объекты с низким затенением и единообразными моделями модулей/длинами строк

• Проекты, где приоритет отдается стоимости за ватт, упрощенному набору запасных частей и более быстрой замене в полевых условиях

Ключевые инженерные / закупочные проверки:

• Количество MPPT и назначение строк: для восточно-западных крыш или частичного затенения указывайте двойной/многоканальный MPPT и размещайте разные ориентации на отдельных MPPT.

• Ограничения по входу постоянного тока: проверьте максимальное напряжение фотоэлектрической системы (Voc при Tmin) и убедитесь, что рабочее Vmp остается в диапазоне MPPT.

• Работа в условиях слабой сети (где применимо): подтвердите поддерживаемые сетевые коды и диапазоны напряжения/частоты.

• Стратегия технического обслуживания и ремонта: централизованная замена обычно проще, чем электроника на уровне модулей, но убедитесь, что мониторинг поддерживает диагностику на уровне MPPT/строк.

Микроинвертор (Micro Inverter)

Микроинвертор — это инвертор модульного уровня, устанавливаемый на каждом фотоэлектрическом модуле (или рядом с ним) (иногда один микроинвертор обслуживает два модуля). Он выполняет MPPT и преобразование постоянного тока в переменный для каждого модуля, а затем выдает переменный ток.

Наилучшее применение (типовые проекты):

• Сложные крыши с несколькими ориентациями

• Объекты с частичным затенением (дымоходы, деревья, парапеты)

• Проекты, требующие мониторинга на уровне модулей и детальной видимости производительности

Ключевые инженерные / закупочные проверки:

• Модель жизненного цикла обслуживания: больше устройств на крыше может увеличить трудозатраты на обслуживание и требования к доступу — определите процедуры замены и стратегию резервных частей.

• Проектирование со стороны переменного тока: кабельная разводка, защитные устройства и архитектура распределения отличаются от систем с цепочками постоянного тока — подтвердите соответствие местным электротехническим нормам.

• Надёжность платформы: шлюзы мониторинга, управление прошивкой и стабильность программного обеспечения имеют большее значение в развёртываниях с микроверторами.



Рекомендуемые материалы для чтения:

Микровертор против цепочного инвертора

Оптимизатор мощности против микровертора

MPPT-инвертор против цепочного инвертора

Гибридный солнечный инвертор (фотоэлектрическая система + батарея + сеть в одном устройстве)

Гибридный солнечный инвертор объединяет три функции в одной платформе: инвертирование солнечной фотоэлектрической энергии (постоянный ток – переменный ток), управление зарядкой фотоэлектрической системы на основе MPPT и управление зарядом/разрядом батареи (а также взаимодействие с сетью/генератором в зависимости от модели). Для EPC-подрядчиков и дистрибьюторов ключевой момент заключается в том, что гибридный инвертор — это устройство управления энергией, а не только фотоэлектрический инвертор.

Наилучшее применение (типовые проекты):

• Жилые и малые коммерческие и промышленные системы, ориентированные на самопотребление и снижение счетов за электроэнергию

• Объекты, требующие резервного питания (EPS/резервный выход) для критичных нагрузок

• Регионы со слабыми или нестабильными электросетями, частыми отключениями или большими колебаниями напряжения

• Проекты, где предпочтительны простота модернизации батареи и ответственность одного поставщика

Ключевые инженерные / закупочные проверки:

Совместимость батареи (необходимо уточнить перед покупкой):

• Класс напряжения батареи (низковольтные системы 48 В или высоковольтные батарейные системы)

• Поддерживаемые химии (обычно LiFePO₄) и утвержденный список батарей

• Протокол и интерфейс связи BMS (CAN / RS485) и требуемые настройки

Возможность резервного питания/EPS (часто понимается неправильно):

• Номинальная мощность EPS/резервного питания (длительная и пиковая)

• Время переключения (если указано) и поддерживает ли он нагрузки типа «UPS»

• Топология подключения: какие нагрузки резервируются, а какие нет

Проектные ограничения по входу PV:

• Максимальное напряжение PV (проверка Voc при низкой температуре)

• Диапазон напряжений MPPT и количество MPPT (для сложных крыш рекомендуется двойной MPPT)

• Максимальный ток DC на каждый MPPT (важно для высокотоковых модулей)

Взаимодействие с сетью и генератором (в зависимости от рынка):

• Функция ограничения экспорта / нулевого экспорта

• Соответствие сетевому кодексу и поведение при защите от островного режима

• Окно входа генератора и логика запуска/остановки (если применимо)


Тепловой расчёт и кривая снижения номинальных характеристик:

Производительность в жарком климате может определять реальную отпущенную энергию в кВт·ч и риск по гарантийным обязательствам

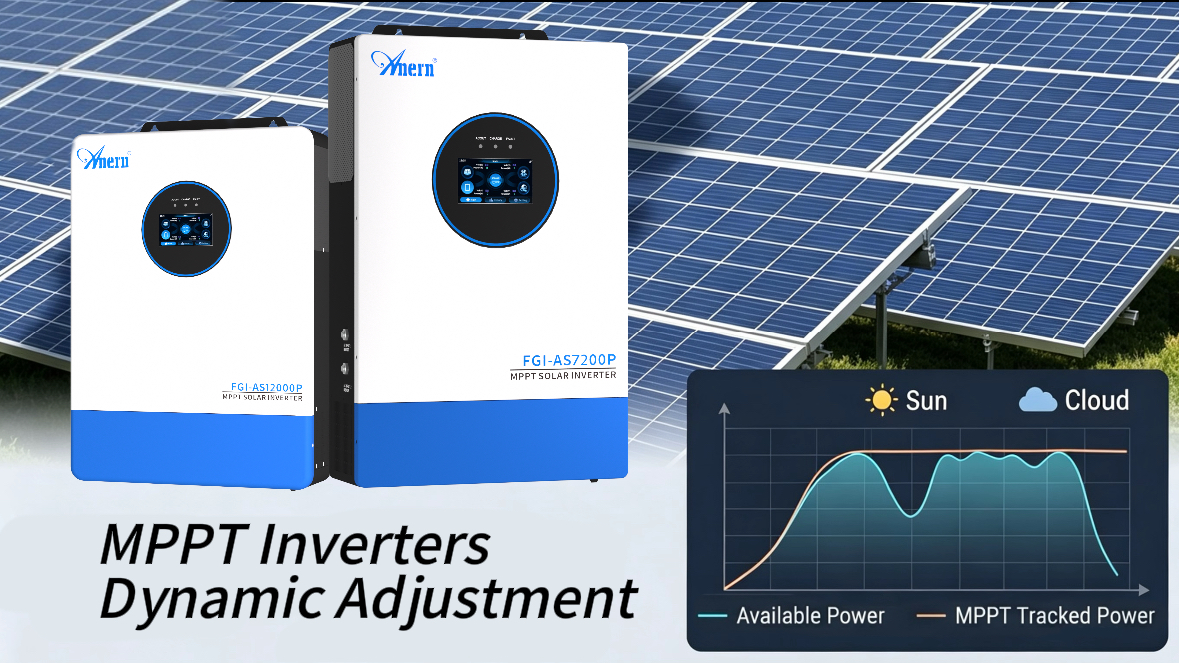

MPPT-солнечный инвертор / Инвертор со встроенным MPPT

На многих рынках MPPT-инвертор означает инвертор со встроенной функцией отслеживания точки максимальной мощности, а в автономных/гибридных системах это также может означать инвертор со встроенным MPPT-контроллером заряда для зарядки аккумулятора.

Наилучшее применение (типовые проекты):

• Автономные и гибридные системы, требующие координации фотоэлектрических модулей и аккумулятора

• Регионы со слабыми или нестабильными электросетями, где необходимо бесперебойное управление энергией

• Проекты, в которых гибкость проектирования массива (диапазон напряжений MPPT) является ключевым ограничением

Ключевые инженерные / закупочные проверки:

• Рабочий диапазон напряжений MPPT и проектирование массива: определяет допустимую длину строки и возможность использования более высокого напряжения фотоэлектрических модулей для снижения потерь в кабеле.

• Возможности со стороны аккумулятора (гибридные/автономные системы): диапазон напряжений аккумулятора, максимальный ток заряда/разряда и (для литиевых) связь с BMS (CAN/RS485).

• Логика работы: проверьте номинальную мощность выхода EPS/резервного питания, поведение при переключении, взаимодействие с генератором (если используется) и стратегию защиты при аномальных параметрах сети.

• Реальная надёжность: тепловой режим и стабильность управления зачастую влияют на срок службы сильнее, чем незначительные различия в лабораторной эффективности.

Какой тип солнечного инвертора выбрать (краткое руководство по принятию решений)

Проверки расчёта и проектирования (быстрые проверки перед вводом в эксплуатацию)

Соответствие напряжения цепочки фотоэлектрических модулей (обязательное условие)

• Убедитесь, что Voc при минимальной ожидаемой температуре остаётся ниже максимального напряжения фотоэлектрического входа инвертора

• Убедитесь, что Vmp при нормальной рабочей температуре остаётся в диапазоне MPPT

• Убедитесь, что общее количество цепочек не превышает ограничения по току/входам на каждый MPPT

Соотношение DC/AC (зависит от проекта)

Во многих проектах EPC применяется умеренное превышение мощности по постоянному току для повышения коэффициента использования инвертора. При выборе итогового соотношения следует учитывать:

• профиль освещённости и допустимость ограничения мощности

• ограничения экспорта в сеть

• поведение при температуре модуля (в жарких регионах снижается Vmp)

Гибридные/автономные системы: определение выходных параметров батареи и резервного питания

Для гибридных проектов укажите явно:

• номинальное напряжение батареи и рабочий диапазон

• совместимость протокола BMS (CAN/RS485) и список одобренных батарей

• Выход EPS/резервного питания: номинальная мощность, пиковая мощность, время переключения

• требования к входу генератора (если используется): диапазон частоты/напряжения, логика запуска

Солнечный инвертор vs Аккумуляторный инвертор vs Гибридный (ясность при закупке)

Часто задаваемые вопросы

Что такое автономный солнечный инвертор и когда его следует указывать в спецификации?

Автономный солнечный инвертор предназначен для подачи переменного тока без опоры на электрическую сеть. Обычно он работает с аккумуляторной батареей (и часто с генератором), обеспечивая непрерывное электроснабжение удалённых домов, ферм, телекоммуникационных объектов, клиник и районов с частыми отключениями электроэнергии. Указывайте автономные модели, когда сеть недоступна, ненадёжна или когда проект требует полной энергетической независимости.

Что такое автономный параллельный солнечный инвертор?

Автономный параллельный солнечный инвертор поддерживает параллельную работу нескольких инверторных блоков для увеличения суммарной выходной мощности и/или обеспечения резервирования. Обычно он используется, когда один инвертор не может обеспечить пиковую нагрузку, когда требуется расширение до трёхфазной системы (в зависимости от модели) или когда проект требует повышенной надёжности по схеме N+1.

Что такое расщеплённо-фазный солнечный инвертор и где он применяется?

Расщеплённо-фазный солнечный инвертор обеспечивает расщеплённо-фазный выход переменного тока 120/240 В (типично для Северной Америки и некоторых региональных рынков). Он указывается в спецификациях для жилых и малых коммерческих систем, где нагрузки требуют как 120 В, так и 240 В, например для систем отопления, вентиляции и кондиционирования, насосов и некоторых бытовых приборов. Перед выбором всегда уточняйте стандарт напряжения целевой страны и распределение нагрузки по панелям.

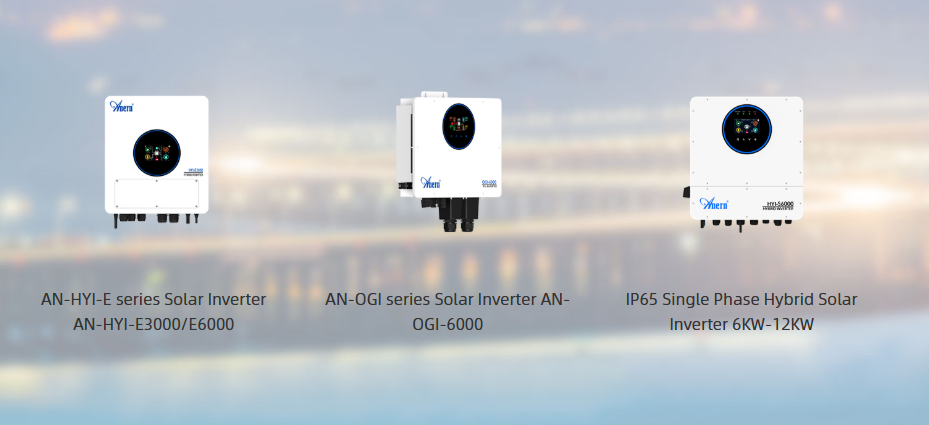

Что означает «гибридный солнечный инвертор IP65» и почему это важно?

Гибридный солнечный инвертор со степенью защиты IP65 — это гибридный инвертор (фотоэлектрическая система + аккумулятор + управление сетью) в корпусе со степенью защиты IP65, что означает высокую защиту от проникновения пыли и водяных струй. Это важно для наружной установки и в суровых условиях эксплуатации (пыльных, влажных, прибрежных), что помогает снизить риск коррозии и отказов. Степень защиты IP не заменяет надлежащую практику монтажа — правильные зазоры, вентиляция и защита от прямых солнечных лучей и дождя по-прежнему важны.

Что такое низкочастотный солнечный инвертор и почему стоит выбрать его вместо высокочастотной конструкции?

Низкочастотный солнечный инвертор использует архитектуру на основе низкочастотного трансформатора (как правило, более тяжёлую и крупногабаритную). EPC-подрядчики выбирают низкочастотные модели, когда проектам требуется высокая перегрузочная способность, устойчивость к сложным нагрузкам (двигатели, компрессоры, насосы) и надёжная работа в demanding-сценариях автономного или гибридного электроснабжения. Высокочастотные инверторы обычно легче и эффективнее, но низкочастотные конструкции могут быть предпочтительнее для тяжёлых индуктивных нагрузок и требований к повышенной надёжности.

Заключение

Солнечный инвертор — это ключевой компонент преобразования и управления энергией фотоэлектрической системы: он преобразует постоянный ток в переменный, оптимизирует сбор энергии посредством MPPT, обеспечивает соответствие требованиям защиты и — в гибридных/автономных системах — координирует работу аккумуляторов и генераторов. Для проектов EPC и дистрибуции наилучшие результаты достигаются благодаря дисциплине в спецификации: перед покупкой подтвердите диапазоны напряжения фотоэлектрической системы, конфигурацию MPPT, поведение при температурном снижении мощности, сертификаты и стратегию обслуживания.
