Мы сотрудничали с более чем 200 странами в проектах солнечной энергетики и проектах уличного освещения. Мы экспортировали продукцию во многие страны и участвовали во многих важных государственных проектах по всему миру.
Мы сотрудничали с более чем 200 странами в проектах солнечной энергетики и проектах уличного освещения. Мы экспортировали продукцию во многие страны и участвовали во многих важных государственных проектах по всему миру.
Anern имеет 17-летний опыт в производстве солнечного освещения и солнечной продукции. Штаб-квартира Anern находится в Гуанчжоу. Имея производственную базу площадью 30 000 квадратных метров, наша компания располагает командой исследований и разработок из более чем 100 человек.
Солнечные литиевые батарейные системы Anern — это передовые решения для хранения энергии, предназначенные для жилых, коммерческих и промышленных солнечных применений. Они разработаны для бесперебойной работы с солнечными инверторами и системами управления энергией, обеспечивая стабильное хранение энергии, интеллектуальную защиту BMS и длительный срок службы.
Данное руководство по установке объясняет, где, как и кем должны устанавливаться литиевые батареи Anern, чтобы обеспечить:
Электрическая безопасность
Оптимальную производительность системы
Соблюдение требований гарантии и нормативных требований
Важно: Данное руководство предназначено только для профессиональных установщиков. Конечные пользователи не должны пытаться выполнять установку без сертифицированной технической поддержки.
Все установки солнечных литиевых батарей Anern должны выполняться квалифицированными специалистами, включая:
Сертифицированных электриков
Лицензированных установщиков солнечных фотоэлектрических систем
Обученные системные интеграторы ESS
Профессиональная установка обеспечивает:
Правильную электрическую проводку и полярность
Надлежащую связь между инвертором и аккумулятором
Соответствие местным электротехническим нормам
Сохранение гарантии на продукт
Выбор правильных условий установки имеет решающее значение для безопасности, производительности и срока службы аккумулятора.
Настоятельно рекомендуется установка в помещении
Сухое, чистое и хорошо вентилируемое помещение
Не допускать воздействия коррозионно-активных газов, горючих материалов или химических паров
Избегать прямого солнечного света и источников тепла
Минимальный зазор: ≥ 30 см со всех сторон
Обеспечить беспрепятственный поток воздуха для охлаждения и доступа при обслуживании
| Параметр | Требование |
| Температура при разряде | От -20°C до 60°C |
| Температура при заряде | от 0°C до 55°C |
| Температура хранения | от -20°C до 45°C |
| Относительная влажность | ≤ 90 % (без конденсации) |
Перед установкой убедитесь, что соблюдены все процедуры безопасности.
Изолированные электрозащитные перчатки
Защитная обувь
Защитные очки
Перед выполнением электромонтажа отключите все источники питания
Используйте только изолированный инструмент
Никогда не замыкайте клеммы аккумулятора
Всегда сначала подключайте заземление
Применимые модели: серия Nplus / серия Npro
Варианты напряжения: 24 В / 48 В / 51,2 В
Этапы установки:

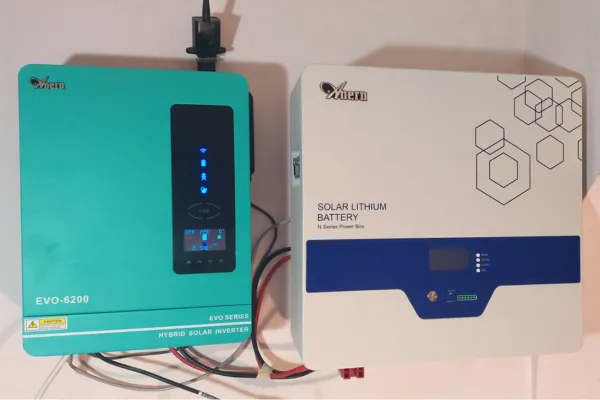

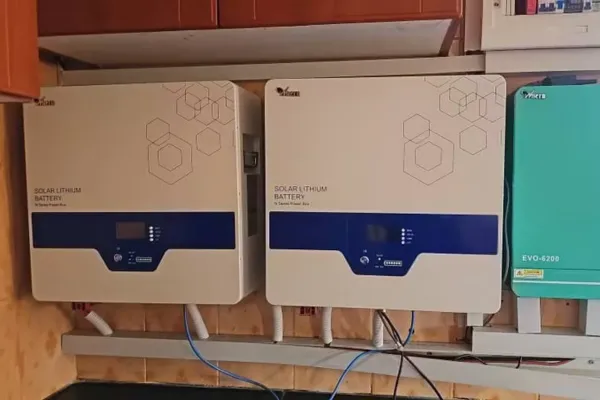

1. Надежно закрепите монтажный кронштейн на несущей стене
2. Повесьте блок аккумулятора на кронштейн
3. Зафиксируйте аккумулятор на месте, чтобы предотвратить его смещение
4. Подключите защитное заземление
Рекомендуется для: жилых солнечных систем и небольших коммерческих установок.
Применимые системы: литиевые батареи 48 В 300 Ач
Этапы установки:
1. Разместите батарею на плоской, прочной и виброустойчивой поверхности
2. Обеспечьте устойчивость против опрокидывания
3. Обеспечьте достаточный вентиляционный зазор
Рекомендуется для: систем хранения энергии среднего размера.
Применимые системы:
Серия AN-ESS – 60 кВт·ч / 114 кВт·ч / 215 кВт·ч
Этапы установки:
1. Надежно закрепите стойку аккумуляторной батареи на полу
2. Устанавливайте аккумуляторные модули снизу вверх
3. Подключите высоковольтный блок и систему BMS
4. Подключите к PCS или совместимому инвертору
Рекомендуется для: коммерческих и промышленных проектов СНЭ проектов.
Правильное подключение проводки необходимо для стабильности и безопасности системы.
Проверьте правильность полярности постоянного тока перед подключением
Установите автоматические выключатели или предохранители постоянного тока в соответствии с требованиями
Используйте размеры кабелей, рекомендованные в технических характеристиках Anern
Подключите коммуникационные кабели BMS
Поддерживаемые протоколы: CAN / RS485
Убедитесь в стабильной связи между аккумулятором и инвертором
После выполнения проводки правильно настройте инвертор.
Выберите «Литиевый аккумулятор» в качестве типа аккумулятора
Установите напряжение заряда и напряжение отключения
Настройте ограничения тока в соответствии со спецификациями аккумулятора
Подтвердите состояние связи между инвертором и аккумулятором
Неправильные параметры инвертора могут вызвать аварийные сигналы аккумулятора, сокращение срока службы или отключение системы.
Строго соблюдайте эту последовательность, чтобы избежать повреждения системы:
1. Убедитесь, что все нагрузки ВЫКЛЮЧЕНЫ
2. Включите автоматический выключатель аккумулятора
3. Включите инвертор
4. Подключите вход PV / сети
5. Постепенно включайте нагрузки
Перед передачей системы в эксплуатацию убедитесь в следующем:
l Батарея надежно установлена
l Заземление правильно подключено
l Отсутствуют аварийные сигналы или коды ошибок
l Охлаждение и вентиляция не затруднены
l Состояние связи (онлайн)
Неправильная установка, несанкционированная эксплуатация или несоблюдение данного руководства могут привести к:
Сбой системы
Риски поражения электрическим током
Аннулирование гарантии
Для сохранения гарантии и долгосрочной надежности системы всегда следуйте официальным инструкциям по установке Anern или обращайтесь в авторизованную техническую поддержку. Ознакомьтесь с руководством по обслуживанию солнечных литиевых батарей.
.webp)
.webp)
.webp)
Солнечные литиевые аккумуляторы Anern предназначены в первую очередь для установки внутри помещений. Установка на открытом воздухе не рекомендуется, если только не используется сертифицированный влагозащищённый корпус и строго не соблюдаются все требования к условиям окружающей среды (температура, влажность, вентиляция). Прямое воздействие солнечного света, дождя или экстремальных температур может сократить срок службы аккумулятора и привести к аннулированию гарантии.
Установка должна выполняться только квалифицированными специалистами, такими как лицензированные электрики или сертифицированные установщики солнечных панелей. Несанкционированная установка неквалифицированным персоналом может привести к угрозам безопасности, отказу системы или аннулированию гарантии.
Для обеспечения надлежащей вентиляции, отвода тепла и доступа для обслуживания требуется минимальный зазор 30 см со всех сторон. Недостаточный зазор может привести к перегреву или снижению производительности.
Литиевые аккумуляторы Anern подключаются к солнечным инверторам через:
кабели питания постоянного тока (убедитесь в правильной полярности)
кабели связи BMS с использованием CAN или RS485
После подключения инвертор необходимо настроить в режим литиевой батареи с правильными параметрами напряжения и тока в соответствии с техническими характеристиками Anern.
Неправильные настройки инвертора могут привести к:
Сбой связи с аккумулятором
Системным аварийным сигналам или кодам ошибок
Сокращению срока службы аккумулятора
Автоматическому отключению системы
Всегда следуйте рекомендованным компанией Anern значениям конфигурации инвертора.
Правильная последовательность запуска:
Все нагрузки ВЫКЛ
Автоматический выключатель аккумуляторной батареи ВКЛ
Инвертор ВКЛ
Вход фотоэлектрической энергии или сети ВКЛ
Нагрузки ВКЛ постепенно
Соблюдение этой последовательности помогает предотвратить повреждение инвертора или аккумуляторной батареи.
Да. Литиевые аккумуляторы Anern поддерживают масштабируемые конфигурации, включая:
Параллельное подключение для увеличения ёмкости
Стоечные системы
Высоковольтные решения ESS (серия AN-ESS)
Проектирование и расширение системы должны выполняться профессиональными интеграторами ESS.
Да. Неправильная установка, несанкционированная модификация или несоблюдение официальных инструкций по установке могут привести к аннулированию гарантии на продукт. Для соблюдения условий гарантии всегда используйте сертифицированных специалистов по установке и одобренные компоненты.
