Руководство по установке солнечной энергосистемы

Данное руководство по установке представляет собой комплексный и стандартизированный справочный документ для монтажа солнечных энергетических систем Anern, включая автономные солнечные системы, гибридные солнечные системы, системы хранения энергии (ESS), MPPT-контроллеры заряда солнечных батарей и портативные решения для хранения солнечной энергии. Оно предназначено для профессиональных монтажников, EPC-подрядчиков, дистрибьюторов и групп технической поддержки.

1. Что такое солнечная энергетическая система Anern?

Солнечная энергетическая система Anern — это комплексное энергетическое решение, объединяющее солнечные панели, инверторы, контроллеры заряда и аккумуляторные накопители для обеспечения стабильного и надёжного электроснабжения жилых, коммерческих и промышленных объектов. Эти системы могут работать в автономной, гибридной или резервной конфигурации в зависимости от требований проекта.

2. Инструкции по технике безопасности (обязательные)

• Монтаж должен выполняться только квалифицированным персоналом.

• Перед установкой или техническим обслуживанием отключите все источники питания переменного и постоянного тока.

• Соблюдайте все местные электротехнические нормы, стандарты и правила.

• Не допускайте короткого замыкания клемм аккумулятора или неправильного подключения полярности.

• Обеспечьте надлежащее заземление всех компонентов системы.

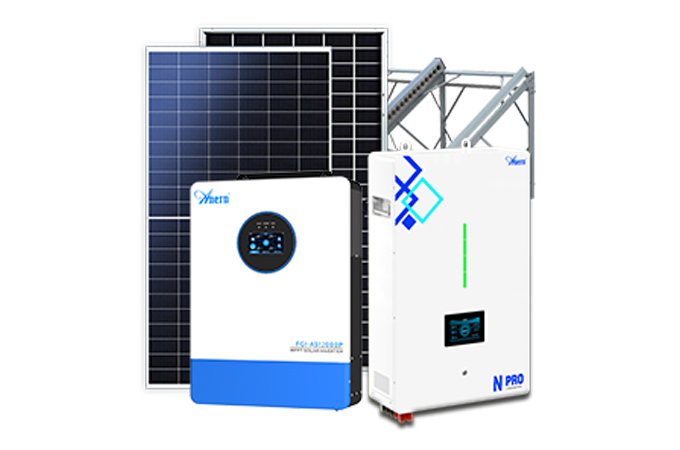

3. Обзор компонентов системы

Типичная солнечная энергосистема Anern включает:

• Солнечные панели (фотоэлектрический массив)

• Солнечный инвертор или инвертор-зарядное устройство

• Солнечный MPPT-контроллер заряда (при наличии)

• Аккумуляторная батарея (свинцово-кислотная или литиевая)

• Распределительный щит переменного тока и электрические нагрузки

• Устройства защиты постоянного тока (автоматические выключатели, предохранители)

• Модули мониторинга или связи (опционально)

4. Требования к условиям установки

• Устанавливайте оборудование в сухом, хорошо проветриваемом месте, защищённом от пыли.

• Избегайте прямого солнечного света, дождя, влаги и агрессивных сред.

• Обеспечьте минимальный зазор 30 см вокруг оборудования для вентиляции и технического обслуживания.

• Рекомендуемая температура окружающей среды при эксплуатации: от 0°C до 40°C (если не указано иное).

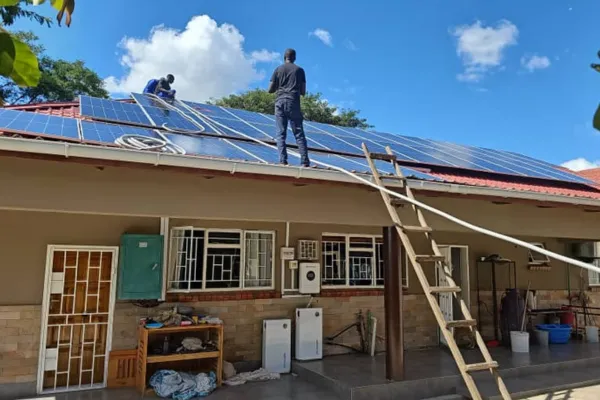

5. Монтажная установка

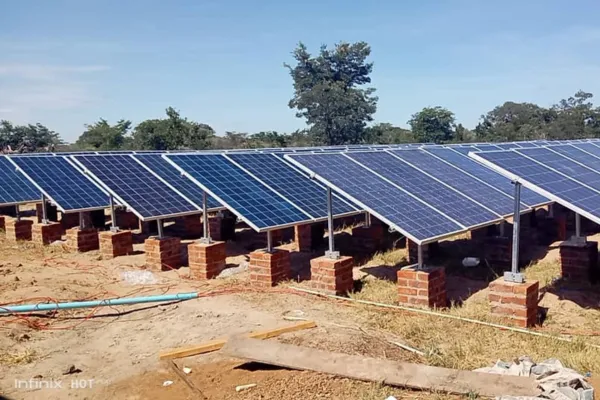

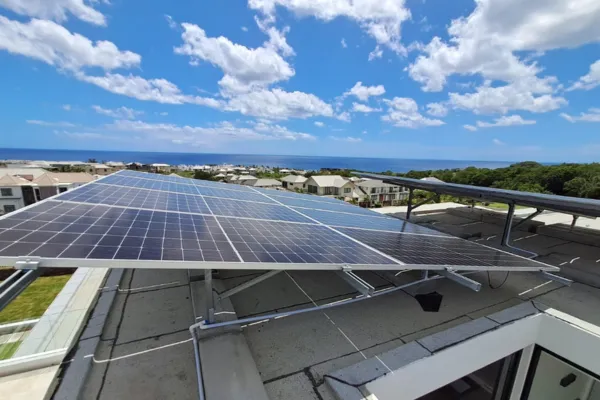

5.1 Солнечные панели (фотовольтаические модули)

• Устанавливайте панели с ориентацией на экватор (на юг в Северном полушарии, на север в Южном полушарии).

• Убедитесь, что панели не затеняются в течение всего дня.

• Используйте прочные монтажные конструкции и коррозионностойкие крепёжные элементы.

5.2 Инвертор и система накопления энергии

• Устанавливайте инвертор или систему накопления энергии (ESS) на прочную негорючую стену или устойчивое основание.

• Устанавливайте вертикально для обеспечения надлежащего отвода тепла.

• Держите вдали от источников тепла и горючих материалов.

5.3 Контроллер заряда солнечных батарей MPPT

• Устанавливайте рядом с аккумуляторной батареей, чтобы минимизировать падение напряжения.

• Монтируйте на вертикальной поверхности с достаточной циркуляцией воздуха.

6. Электропроводка и подключение

6.1 Последовательность подключения (критически важно)

Правильный порядок подключения проводов имеет решающее значение:

• Подключите аккумулятор к инвертору или контроллеру заряда

• Подключите выход переменного тока и нагрузки

• Подключите солнечные панели (фотоэлектрическая матрица)

Несоблюдение этой последовательности может привести к повреждению оборудования.

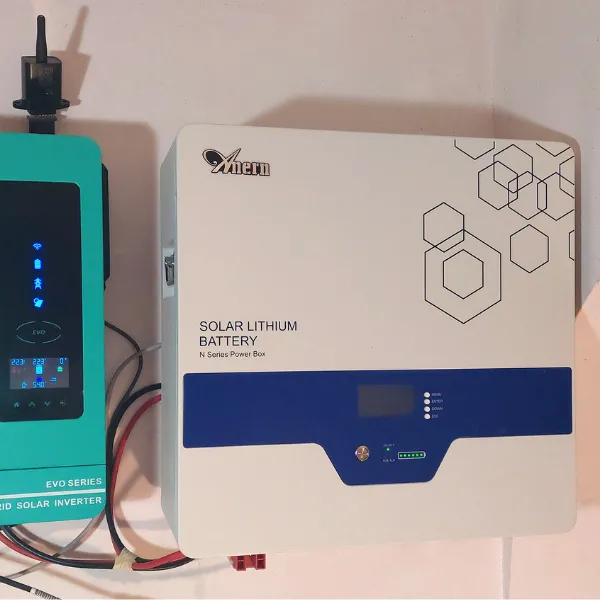

6.2 Подключение аккумуляторной батареи

• Убедитесь, что напряжение аккумуляторной батареи соответствует требованиям системы.

• Установите автоматические выключатели или предохранители постоянного тока между аккумуляторной батареей и оборудованием.

• Используйте короткие кабели большого сечения для снижения потерь напряжения.

• Для литиевых аккумуляторов при необходимости подключите коммуникационные кабели BMS.

6.3 Подключение солнечных панелей (PV)

• Убедитесь, что напряжение холостого хода фотоэлектрической системы не превышает пределов системы.

• Подключайте панели последовательно или параллельно в соответствии с проектом системы.

• Установите разъединитель или автоматический выключатель постоянного тока фотоэлектрической системы для безопасности.

6.4 Подключение переменного тока

• Установите внешние автоматические выключатели переменного тока как для входа, так и для выхода.

• Обеспечьте правильное подключение фазного провода (L), нейтрального провода (N) и заземляющего провода (PE).

• Не подключайте выход переменного тока напрямую к электросети, если система не поддерживает подключение к сети.

7. Заземление и защита

• Надлежащим образом заземлите все компоненты системы.

• Используйте устройства защиты от импульсных перенапряжений там, где это необходимо.

• Обеспечьте защиту от сверхтоков как на стороне постоянного, так и на стороне переменного тока.

8. Конфигурация и настройки системы

• Установите системное напряжение в соответствии с типом аккумулятора.

• Настройте тип аккумулятора (свинцово-кислотный или литиевый).

• Отрегулируйте параметры заряда и разряда.

• Установите режим работы инвертора (приоритет солнечной энергии, приоритет аккумулятора, приоритет сети и т. д.).

9. Финальная проверка и процедура включения питания

Перед включением питания:

• Убедитесь, что все проводные соединения надёжны и правильны.

• Убедитесь, что все автоматические выключатели находятся в положении OFF (ВЫКЛ).

Последовательность включения питания:

• Включите автоматический выключатель аккумулятора

• Включите инвертор или контроллер заряда

• Включите автоматический выключатель фотоэлектрической системы

• Включите автоматический выключатель входного питания переменного тока (при наличии)

Проверьте состояние системы с помощью ЖК-дисплея или индикаторов.

10. Эксплуатация и техническое обслуживание

• Регулярно очищайте солнечные панели для поддержания эффективности.

• Периодически проверяйте кабели, клеммы и автоматические выключатели.

• Следите за тем, чтобы вентиляционные отверстия оставались незаблокированными.

• При длительном отключении отсоедините фотоэлектрическую систему, аккумулятор и питание переменного тока.

11. Важные примечания

• Производительность системы может снижаться в периоды длительной облачности или дождей.

• Емкость аккумулятора и потребляемая нагрузка должны быть правильно согласованы.

• Всегда обращайтесь к конкретным руководствам по продукту для получения подробных параметров и расширенных настроек.
