Мы сотрудничали с более чем 200 странами в проектах солнечной энергетики и проектах уличного освещения. Мы экспортировали продукцию во многие страны и участвовали во многих важных государственных проектах по всему миру.
Мы сотрудничали с более чем 200 странами в проектах солнечной энергетики и проектах уличного освещения. Мы экспортировали продукцию во многие страны и участвовали во многих важных государственных проектах по всему миру.
Anern имеет 17-летний опыт в производстве солнечного освещения и солнечной продукции. Штаб-квартира Anern находится в Гуанчжоу. Имея производственную базу площадью 30 000 квадратных метров, наша компания располагает командой исследований и разработок из более чем 100 человек.
Инвертор MPPT (инвертор с отслеживанием точки максимальной мощности) — это устройство преобразования энергии, которое непрерывно регулирует рабочее напряжение и ток фотоэлектрических (PV) панелей, чтобы обеспечить их работу в точке максимальной мощности при изменяющихся условиях освещённости и температуры.
По сравнению с базовыми инверторами или контроллерами на основе ШИМ, инверторы MPPT позволяют увеличить реальную выработку энергии примерно на 10–30%, особенно в условиях частичного затенения, переменной освещённости или высоких температур. Современные инверторы MPPT могут иметь один или несколько независимых MPPT-каналов, что обеспечивает гибкое проектирование фотоэлектрических цепочек и снижает потери от несоответствия.
В гибридных конфигурациях гибридные инверторы MPPT объединяют преобразование солнечной энергии, зарядку и разрядку аккумуляторов и взаимодействие с электросетью в единую систему, обеспечивая бесперебойную работу в режимах подключения к сети, автономном режиме и при слабой сети. Благодаря более высокой эффективности, улучшенной стабильности системы и лучшей долгосрочной рентабельности инвестиций инверторы MPPT стали отраслевым стандартом для жилых, коммерческих и солнечных систем с накоплением энергии по всему миру.
Инвертор MPPT (инвертор с отслеживанием точки максимальной мощности) — это солнечный инвертор, который непрерывно регулирует рабочее напряжение и ток фотоэлектрических (PV) панелей для извлечения максимальной доступной мощности в изменяющихся условиях окружающей среды.
Солнечный инвертор со встроенным MPPT-контроллером
Вы также можете встретить его под названиями:
Солнечный инвертор с MPPT
Инвертор с MPPT
Инвертор с солнечным контроллером заряда MPPT
Гибридный солнечный инвертор MPPT
MPPT-преобразователь солнечной энергии
Хотя названия различаются, основная идея одна и та же:
MPPT позволяет инвертору интеллектуально согласовывать оптимальную точку мощности фотоэлектрической матрицы вместо того, чтобы заставлять панели работать при фиксированном напряжении.
С точки зрения системы, солнечный инвертор с MPPT объединяет:
l MPPT-контроль заряда солнечной батареи
l Преобразование DC–AC
l Заряд и разряд аккумулятора (для гибридных систем)
l Взаимодействие с электросетью и генератором
На практике:
MPPT-инвертор = высокоэффективное преобразование DC–AC + интеллектуальное отслеживание точки максимальной мощности
Ключевые преимущества
l Бесшовная работа в сетевом и автономном режимах
l Оптимизированное использование аккумулятора
l Высокая адаптируемость к нестабильным или слабым электросетям
MPPT расшифровывается как Maximum Power Point Tracking (отслеживание точки максимальной мощности).
В солнечном инверторе MPPT — это не отдельный компонент, а сочетание:
Алгоритмов управления
Силовой электроники (обычно преобразователей DC–DC)
Систем измерения и обратной связи в реальном времени
Основные функции MPPT включают:
Отслеживание оптимальной рабочей точки по напряжению и току фотоэлектрических модулей
Динамическое реагирование на изменения освещённости, температуры и затенения
Увеличение полезной выработки энергии по сравнению с системами без MPPT
В реальных условиях эксплуатации MPPT обычно повышает сбор энергии на 10–30% в зависимости от климата, конструкции системы и профиля нагрузки.
Инвертор с MPPT работает посредством высокоскоростного процесса управления с обратной связью, включающего следующие этапы:
1. Выборка
Непрерывное измерение напряжения и тока фотоэлектрической батареи в реальном времени.
2. Расчёт мощности
Мгновенная мощность рассчитывается по соотношению:
P = V × I
3. Алгоритмическое решение
Встроенный алгоритм MPPT (например, метод возмущения и наблюдения) сравнивает текущие и предыдущие значения мощности.
4. Корректировка рабочей точки
На основе выходных данных алгоритма инвертор регулирует коммутационное поведение каскада преобразования постоянного тока (например, схем Boost или Buck-Boost), эффективно изменяя электрическую нагрузку, которую видит фотоэлектрическая батарея.
5. Определение точки максимальной мощности
Система сходится к точке вольт-амперной характеристики, обеспечивающей максимальную мощность.
6. Непрерывное отслеживание
Этот процесс повторяется сотни раз в секунду, обеспечивая быструю реакцию на изменения окружающей среды.
7. Распространённые алгоритмы MPPT
Метод возмущения и наблюдения (P&O)
Широко используется благодаря простоте и устойчивости. Он вносит небольшие возмущения напряжения и отслеживает изменения мощности, при этом наблюдаются незначительные колебания вблизи точки максимальной мощности.
Метод инкрементальной проводимости
Определяет точку максимальной мощности путём сравнения мгновенной проводимости и скорости её изменения. Обеспечивает более высокую точность в установившемся режиме, но требует более быстрого и точного измерения.
В современных гибридных солнечных инверторах с MPPT работа MPPT тесно координируется с системами управления батареями и логикой взаимодействия с электросетью для поддержания общей стабильности системы.
Электрические характеристики фотоэлектрических модулей по своей природе нелинейны. Для любой заданной освещённости и температуры существует только одна рабочая точка, в которой выходная мощность максимальна.
Без MPPT:
Инвертор работает при фиксированном напряжении
Изменения условий окружающей среды смещают истинную точку максимальной мощности
Значительные потери энергии происходят
Основные функции MPPT включают:
Максимизация выработки энергии фотоэлектрическими модулями
Развязка напряжения фотоэлектрических модулей и напряжения аккумуляторной батареи или шины постоянного тока
Повышение производительности в условиях частичного затенения и низкой освещённости
Повышение общей эффективности системы и экономической отдачи
MPPT можно сравнить с опытным горным проводником, который непрерывно ведёт систему к вершине кривой мощности и поддерживает работу на этой вершине при изменении условий.
Один вход MPPT, управляющий всеми фотоэлектрическими цепочками
Подходит для однородной ориентации крыши
Более низкая стоимость системы
Независимое отслеживание для разных фотоэлектрических цепочек
Идеально подходит для нескольких направлений крыши или затенения
Снижает потери из-за несоответствия
Инверторы с двойным MPPT настоятельно рекомендуются для бытовых солнечных систем и коммерческих солнечных систем со сложной конфигурацией.
Инвертор с двойным MPPT содержит два независимых канала MPPT.
Это позволяет:
Различные ориентации панелей (восток–запад, юг–север)
Различные модели панелей или длины строк
Более высокая гибкость проектирования системы
На практике два MPPT часто обеспечивают более высокую выработку энергии, чем просто более высокая мощность инвертора.
| Характеристика | MPPT | PWM |
|---|---|---|
| Энергоэффективность | Высокое | Низкая |
| Работает с высоковольтными массивами | Да | Нет |
| Производительность при слабом солнечном свете | Отличная | Ограничено |
| Масштабируемость системы | Высокое | Низкая |
MPPT стал отраслевым стандартом для современных систем солнечных инверторов.
Сравнение кривых мощности фотоэлектрических систем: различия в производительности между MPPT и PWM
Дополнительно: https://www.anern.com/working-principle-of-pwm-and-mppt-solar-charge-controllers.html
| Аспект | Высоковольтный MPPT | Низковольтный MPPT |
| Ток | Ниже | Выше |
| Потери в кабеле | Ниже | Выше |
| Типичное применение | Жилые и коммерческие объекты | Малые автономные системы |
Высоковольтные MPPT-системы обычно обеспечивают лучшую эффективность и масштабируемость.
Ценообразование на MPPT-инверторы зависит от:
Номинальная мощность
Количество каналов MPPT
Гибридная или негибридная конструкция
Совместимость с аккумуляторами
Хотя MPPT-инверторы стоят дороже базовых альтернатив, увеличенная выработка энергии обычно сокращает срок окупаемости.
Выбор MPPT-инвертора — это инженерное решение на уровне системы, а не просто сравнение цен.
Ключевые технические параметры включают:
Номинальная выходная мощность переменного тока
Эффективность отслеживания MPPT (значение выше 99% считается отличным показателем)
Максимальная и европейская взвешенная эффективность
Рабочий диапазон напряжений MPPT
Напряжение запуска
Количество независимых каналов MPPT
Класс экологической защиты (например, IP65)
Правильное согласование этих параметров обеспечивает долгосрочную стабильность системы и оптимальную производительность.
В реальных проектах выбор MPPT-инвертора редко сводится только к пиковой эффективности. Системные проектировщики, как правило, оценивают диапазон напряжения PV, количество каналов MPPT, совместимость с аккумуляторами и стабильность сети в комплексе.
Для жилых или малых коммерческих систем накопления энергии MPPT-гибридный инвертор с широким диапазоном входного напряжения PV и двумя каналами MPPT позволяет гибко проектировать цепочки панелей, сохраняя при этом стабильную зарядку аккумулятора. Совместимость с распространёнными химиями литиевых аккумуляторов, такими как LiFePO₄, необходима для долгосрочной надёжности системы.
В регионах с нестабильными или слабыми электросетями монтажники часто отдают приоритет гибридным MPPT-солнечным инверторам, способным обеспечивать бесперебойную координацию сети, аккумулятора и солнечных панелей, а не частому переключению режимов. С точки зрения производства, стабильные алгоритмы MPPT, консервативный тепловой дизайн и долговечность компонентов, как правило, оказывают большее влияние на срок службы системы, чем незначительный прирост эффективности, измеренный в лабораторных условиях.
Такой системно-ориентированный подход помогает обеспечить стабильную производительность в различных условиях эксплуатации.
Во многих африканских странах нестабильность энергосети, частые отключения электроэнергии и ограниченный охват сетью делают гибридные инверторы с MPPT ключевым элементом инфраструктуры, а не опциональным улучшением.
Типичные приоритеты системы включают:
Широкий диапазон входного напряжения PV для гибкого проектирования цепочек
Надёжная координация аккумулятора и солнечных панелей для длительного резервного питания
Стабильная работа MPPT при высоких температурах и колеблющейся солнечной радиации
Гибридные солнечные инверторы с MPPT обычно применяются в жилых резервных системах, на телекоммуникационных объектах, в клиниках и на небольших коммерческих предприятиях, где непрерывность энергоснабжения критически важна.

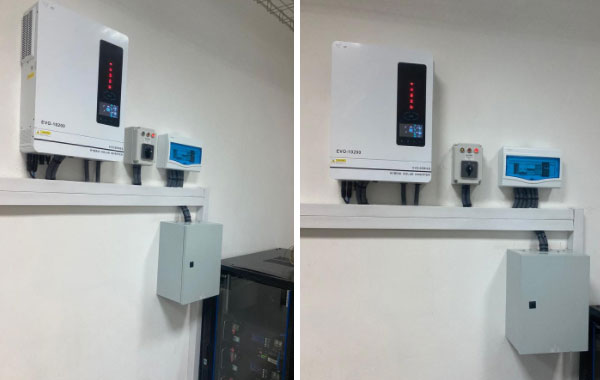

80 комплектов солнечных инверторов EVO мощностью 10,2 кВт в Демократической Республике Конго
Ближний Восток представляет иной профиль задач: мощные солнечные ресурсы в сочетании с экстремально высокими температурами окружающей среды.
В этом регионе при выборе MPPT-инвертора часто обращают внимание на:
Консервативный тепловой расчёт и эффективный отвод тепла
Алгоритмы MPPT, сохраняющие стабильность при высокой температуре панелей
Совместимость с высоковольтными фотоэлектрическими цепочками для снижения потерь в кабелях
Хорошо спроектированные гибридные MPPT-инверторы помогают поддерживать стабильную производительность и защищать компоненты системы в пустынных и жарких условиях.

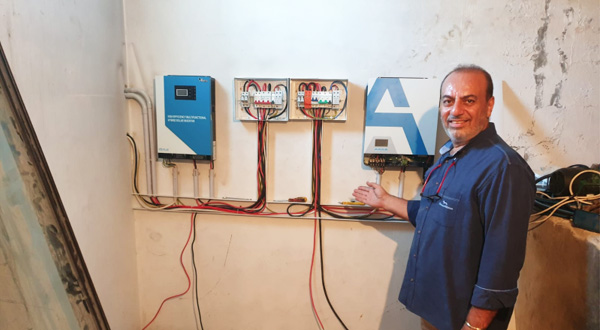

Пример: Установка MPPT-инвертора в Ливане
В Юго-Восточной Азии рост стоимости электроэнергии и неоднородная надёжность сети стимулируют спрос на гибкие гибридные системы с MPPT-инверторами.
Ключевые факторы включают:
Два входа MPPT для сложных крыш и частичного затенения
Бесшовное переключение между солнечными, аккумуляторными и сетевыми источниками
Оптимизированное самопотребление для снижения пиковых расходов на электроэнергию
Гибридные инверторы с MPPT широко применяются в жилых и малых коммерческих системах, стремящихся сбалансировать энергетическую независимость с экономической эффективностью.

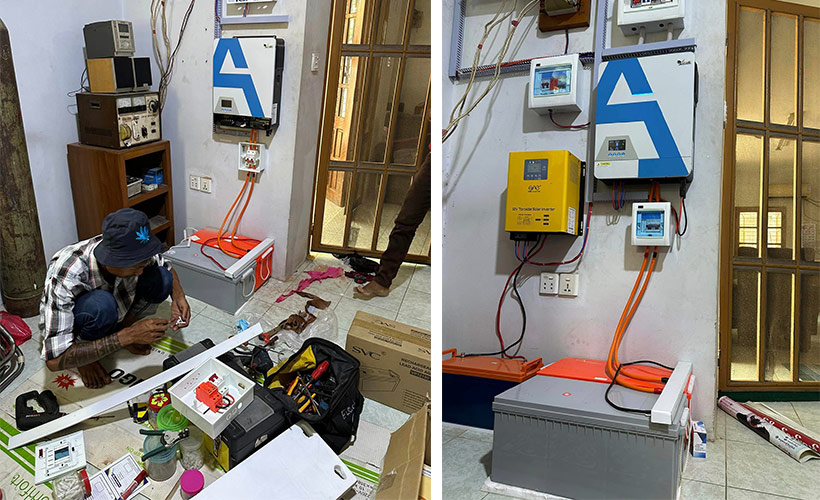

Пример: инвертор с MPPT в Мьянме
С точки зрения производителя, эффективная конструкция MPPT зависит от:
Широкого и стабильного диапазона напряжения MPPT
Интеллектуального взаимодействия с аккумуляторными системами
Надёжной работы в суровых условиях эксплуатации
Anern ориентируется на совместимость систем, долгосрочную стабильность и реальные условия электросети, а не на показатели эффективности, полученные только в лаборатории.
В большинстве случаев — да.
Причины включают:
Более высокую ежедневную выработку энергии
Более быструю окупаемость инвестиций
Лучшую долгосрочную стабильность системы
Для средних и крупных систем MPPT — это не улучшение, а необходимость.
Правильно спроектированный MPPT-инвертор не повреждает батареи.
Проблемы с аккумулятором обычно возникают из-за:
Неправильной конфигурации напряжения
Несовместимой химии аккумулятора
Плохого управления тепловыми режимами
Качественные гибридные инверторы MPPT включают логику защиты аккумулятора и протоколы связи.
Типичный срок службы:
10–15 лет в нормальных условиях
Ключевые факторы долговечности:
Тепловой дизайн
Качество компонентов
Стабильность алгоритма
Производители солнечных инверторов, ориентирующиеся на долгосрочную надёжность, отдают приоритет стабильному отслеживанию, а не агрессивному.
Напряжение фотоэлектрической системы выходит за диапазон MPPT
Неправильная конфигурация цепочек
Перегрев из-за плохой вентиляции
Большинство проблем связано с проектированием системы или монтажом, а не с самой технологией MPPT.
Более высокая первоначальная стоимость и более сложная электроника. Однако эти недостатки обычно перевешиваются выигрышем в энергии и гибкостью системы.
MPPT означает отслеживание точки максимальной мощности (Maximum Power Point Tracking), что позволяет инвертору извлекать максимально возможную мощность из солнечных панелей в изменяющихся условиях.
Инверторы с двойным MPPT показывают лучшие результаты в системах с несколькими ориентациями панелей или частичным затенением.
Солнечные инверторы с MPPT составляют техническую основу современных солнечных энергосистем. В сетевых, автономных и гибридных применениях хорошо спроектированный инвертор с MPPT обеспечивает более высокую выработку энергии, улучшенную стабильность системы и превосходную долгосрочную экономическую эффективность. Для проектов, работающих в разнообразных environmental и сетевых условиях, выбор опытного производителя инверторов с MPPT — это беспроигрышное решение.
