Anern имеет 17-летний опыт в производстве солнечного освещения и солнечной продукции. Штаб-квартира Anern находится в Гуанчжоу. Имея производственную базу площадью 30 000 квадратных метров, наша компания располагает командой исследований и разработок из более чем 100 человек.
Инвертор для литий-ионных аккумуляторов преобразует постоянный ток, запасённый в литий-ионной батарее, в переменный ток, который может использоваться бытовыми приборами, коммерческим оборудованием и автономными электрическими нагрузками.
Однако выбор инвертора для литий-ионной батареи — это не просто подбор инвертора с подходящей мощностью. Инвертор также должен поддерживать номинальное напряжение батареи, параметры зарядки, ток разрядки, систему управления батареей и предполагаемое применение.
Поэтому лучший инвертор для литий-ионной батареи — это не обязательно инвертор с самой высокой мощностью или самой низкой ценой. Это инвертор, который способен безопасно и эффективно работать с выбранной батареей, солнечной панелью, электрическими нагрузками и требуемым временем резервного питания.
Для домов и чувствительного электронного оборудования обычно предпочтительным вариантом является инвертор с чистой синусоидой и совместимостью с литиевыми батареями. Для солнечной установки гибридный инвертор с MPPT или автономный инвертор также может управлять зарядкой от солнца и координировать электроэнергию между фотоэлектрической панелью, литиевой батареей, электросетью и подключёнными нагрузками.
Термины «литий-ионный инвертор» (инвертор для литиевой батареи) обычно обозначают инвертор, предназначенный или настроенный для работы с литий-ионной аккумуляторной батареей.
Они не описывают одну универсальную категорию инверторов.
Базовый инвертор может быть способен преобразовывать энергию литиевой батареи в переменный ток, но это не означает автоматически, что он может правильно заряжать батарею или взаимодействовать с её системой управления батареей.
Поисковые запросы, такие как inverter lithium ion, inverter lithium и lithium ion power inverter, обычно описывают одну и ту же потребность при покупке: покупатели ищут инверторы с литиевыми батареями, которые могут работать как совместимая энергосистема.
Многие батареи, используемые в жилых и коммерческих солнечных системах, — это батареи LiFePO4. Литий-железо-фосфат относится к семейству литий-ионных батарей, но имеет иные требования к напряжению, зарядке и защите по сравнению со свинцово-кислотными батареями. Поэтому покупателям следует определять точный химический состав батареи, а не полагаться только на слово «литий».
Инвертор, совместимый с литиевыми батареями, должен обеспечивать:
Правильный диапазон напряжения батареи
Настраиваемые параметры зарядки литиевых батарей
Подходящую непрерывную и пиковую выходную мощность
Достаточный зарядный ток
Защиту от низкого и повышенного напряжения
Совместимую связь с BMS, когда это необходимо
Чистый синусоидальный переменный ток на выходе для чувствительных нагрузок

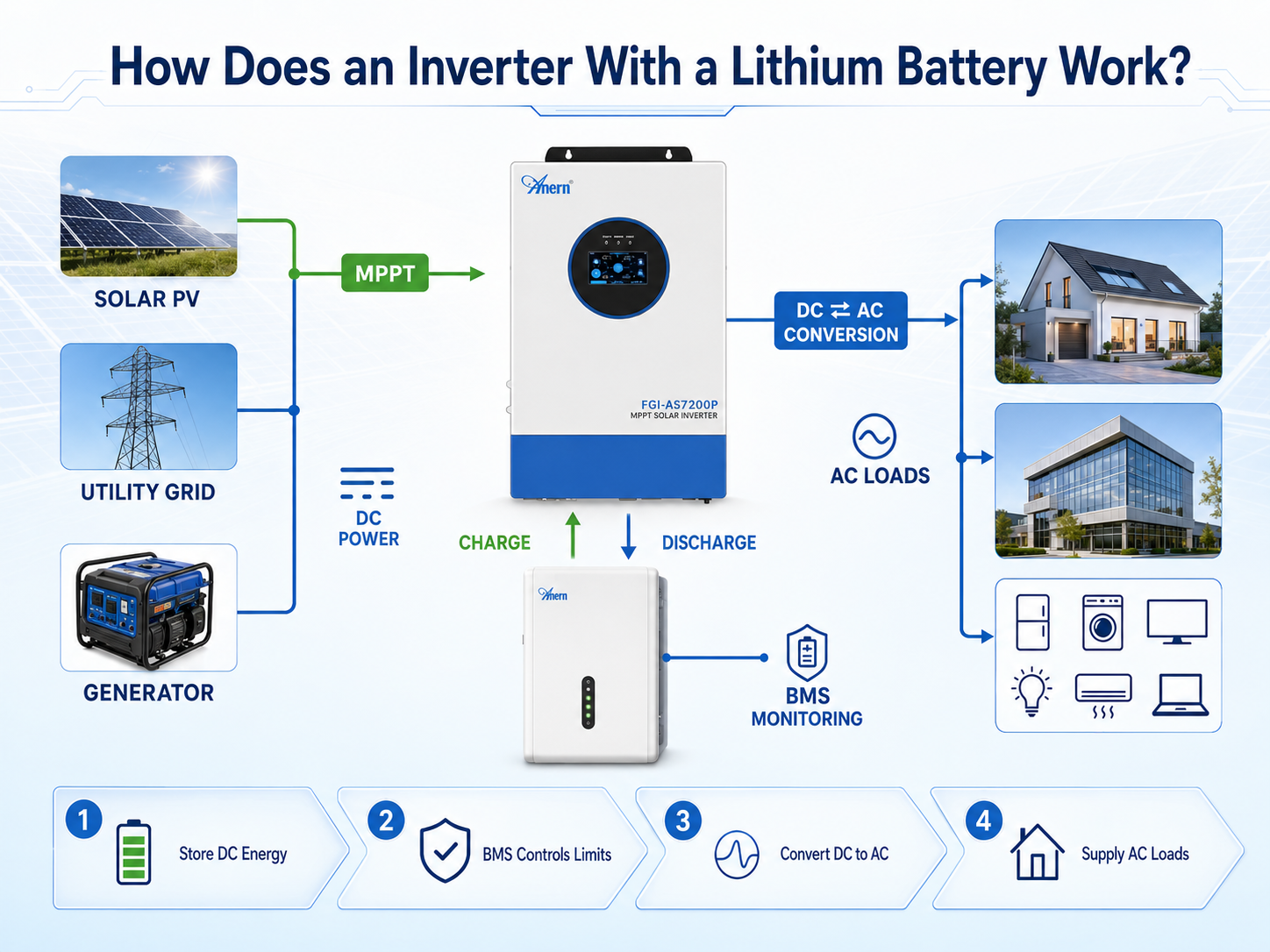

Типичная система из литиевой батареи и инвертора имеет четыре основных этапа работы.
Сначала литиевая батарея накапливает электроэнергию постоянного тока. Её система управления батареей отслеживает напряжение ячеек, ток, температуру и рабочие пределы.
Во-вторых, инвертор потребляет электроэнергию постоянного тока от батареи в пределах допустимого диапазона разряда.
В-третьих, инвертор преобразует электроэнергию постоянного тока в электроэнергию переменного тока с напряжением и частотой, требуемыми для бытового или коммерческого оборудования.
Наконец, если в системе используется инвертор-зарядное устройство или гибридный солнечный инвертор, батарею можно заряжать от солнечных панелей, электросети или генератора.
В солнечной системе MPPT-контроллер заряда регулирует рабочую точку солнечной батареи для эффективного получения мощности при изменении солнечного света и температуры панелей. Покупатели, желающие подробнее разобраться в этой функции, могут прочитать руководство по MPPT-инверторам от Anern.
Гибридный инвертор обеспечивает дополнительные функции управления энергией. Он может распределять электроэнергию между солнечными панелями, батареями, электросетью и резервными нагрузками. Руководство Anern по принципам работы гибридного солнечного инвертора объясняет различия между гибридными, автономными и обычными инверторами.
Батарею и инвертор всегда следует рассматривать как единую согласованную энергетическую систему. Общее напряжение или коммуникационный разъём не гарантируют автоматически совместимость.
Диапазон входного напряжения батареи инвертора должен соответствовать номинальному и рабочему напряжению батарейной сборки.
Типичные низковольтные системы включают:
Аккумуляторные системы 12 В
Аккумуляторные системы 24 В
Аккумуляторные системы 48 В или 51,2 В
В более крупных коммерческих системах накопления энергии могут использоваться высоковольтные аккумуляторные платформы.
Инвертор на 12 В нельзя подключать напрямую к аккумуляторной батарее на 48 В. Покупателям также следует сравнивать полный диапазон рабочих напряжений аккумулятора, а не только его номинальное напряжение.
Низковольтные системы требуют более высокого постоянного тока для обеспечения той же выходной мощности инвертора. Например, при КПД инвертора 90% нагрузка мощностью 3000 Вт потребует приблизительно:
| Напряжение батареи | Приблизительный постоянный ток |
| 12 В | 278 А |
| 24 В | 139 А |
| 48 В | 69 А |
Именно поэтому системы на 48 В обычно более практичны для домашних инверторов мощностью в несколько киловатт. Они снижают требования к току и упрощают подбор кабелей, предохранителей и защитных устройств.
Параметры зарядки инвертора для литий-ионного аккумулятора должны соответствовать химическому составу аккумулятора.
Важные настройки включают:
Напряжение основного заряда или абсорбции
Максимальный ток зарядки
Отключение при низком напряжении
Напряжение перезапуска батареи
Максимальный предел разряда
Настройка выравнивания
Температурная компенсация
Резерв заряда
Настройки зарядки, предназначенные для свинцово-кислотных батарей, не должны автоматически применяться к батареям LiFePO4. В частности, выравнивание для свинцово-кислотных батарей обычно следует отключать, если производитель литиевой батареи не даёт иных указаний.
Если производитель батареи предоставляет список одобренных инверторов или профиль зарядки, монтажникам следует руководствоваться этой документацией.
Система управления батареей защищает литиевую батарею от аномальных значений напряжения, тока и температуры.
В замкнутой системе инвертор и батарея обмениваются рабочими данными через поддерживаемый протокол связи. Обычно используются CAN и RS485, но наличие одного и того же физического порта не гарантирует, что два устройства смогут обмениваться данными.
Совместимость может зависеть от:
Протокол связи
Распиновка кабеля
Адрес батареи
Выбор протокола инвертора
Прошивка батареи
Прошивка инвертора
Максимальное количество параллельно подключённых батарейных модулей
Когда связь с замкнутым контуром недоступна, некоторые одобренные системы могут работать с настроенными параметрами напряжения. Это следует делать только в том случае, если оба производителя это разрешают.
Непрерывная выходная мощность инвертора должна поддерживать все приборы, которые могут работать одновременно.
Освещение, телевизоры и устройства связи обычно имеют относительно стабильное энергопотребление. Холодильники, насосы, компрессоры и электродвигатели могут требовать значительно больше мощности при запуске.
Поэтому инвертор должен поддерживать оба режима:
Непрерывная рабочая мощность
Кратковременная пусковая или пиковая мощность
Для телевизоров, компьютеров, холодильников, оборудования связи и других чувствительных приборов обычно рекомендуется инвертор с чистой синусоидой и литиевой батареей для хранения энергии.
Низкочастотный инвертор может подойти в случаях, когда приоритетом являются высокая перегрузочная способность и конструкция на основе трансформатора. Обзор низкочастотных силовых инверторов от Anern содержит дополнительную информацию об этом типе инверторов.
Инвертор с литиевой батареей не сможет выдать полную мощность, если батарея или BMS не могут обеспечить достаточный ток.
Предварительный расчёт таков:
Постоянный ток = мощность нагрузки переменного тока ÷ (напряжение батареи × КПД инвертора)
Например, если нагрузка мощностью 1 000 Вт питается от батареи 12,8 В через инвертор с КПД 90 %:
1 000 Вт ÷ (12,8 В × 0,90) = примерно 87 А
Все следующие компоненты должны выдерживать требуемый ток:
Элементы батареи
BMS батареи
Кабели постоянного тока
Предохранитель
Автоматический выключатель
Разъединитель батареи
Клеммы инвертора
Также следует учитывать пусковой ток двигателей и компрессоров.
Разные применения требуют разных конфигураций инвертора.
Автономный инвертор подходит, когда система должна работать независимо от электросети.
Гибридный солнечный инвертор полезен, когда необходимо согласовать солнечную энергию, аккумулятор и электросеть.
Инвертор с возможностью параллельного подключения подходит, когда проект требует более высокой выходной мощности, трёхфазной работы или будущего расширения.
Портативный инвертор с литий-ионным накопителем энергии лучше подходит для мобильного электроснабжения, временных рабочих площадок, использования на открытом воздухе и питания основных резервных нагрузок.
Перед выбором архитектуры покупателям следует определить, требует ли проект:
Переключение на резервное питание
Собственное потребление солнечной энергии
Вход генератора
Экспорт в сеть
Однофазный с расщеплённой фазой или трёхфазный выход
Удалённый мониторинг
Параллельное расширение
Зарядка и разрядка по тарифам времени использования
Требования соответствия зависят от типа установки и целевого рынка.
Для стационарных и промышленных литиевых батарей IEC 62619:2022 устанавливает требования безопасности и методы испытаний для вторичных литиевых элементов и батарей, включая стационарные применения.
Литиевые батареи, отправляемые на международные рынки, также должны соответствовать применимым требованиям к транспортировке. Подраздел 38.3 Руководства ООН по испытаниям и критериям рассматривает испытания литиевых батарей при транспортировке.
Для рынков, использующих стандарты UL, оценка системы накопления энергии может рассматривать батарею, инвертор, систему управления и систему защиты как единый комплекс. UL также подчёркивает важность проверки совместимости между инвертором, батарейным блоком и BMS.
Покупателям следует запрашивать документы о соответствии для конкретной модели изделия, а не принимать общий сертификат, выданный на другую серию.

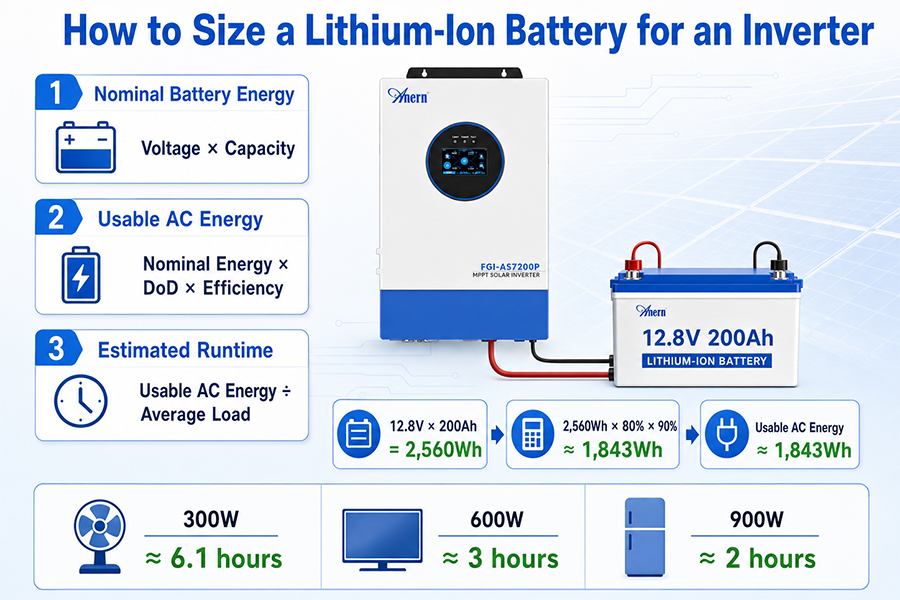

Мощность инвертора и ёмкость аккумулятора описывают две разные электрические характеристики.
Выходная мощность инвертора обычно измеряется в ваттах или вольт-амперах. Энергия аккумулятора измеряется в ватт-часах или киловатт-часах. Ампер-часы указывают полезную ёмкость накопления энергии только тогда, когда известно также напряжение аккумулятора.
Используйте следующие расчёты:
Номинальная энергия аккумулятора = Напряжение аккумулятора × Ёмкость аккумулятора
Полезная энергия переменного тока = Номинальная энергия аккумулятора × допустимая глубина разряда × КПД инвертора
Ориентировочное время работы = Полезная энергия переменного тока ÷ средняя нагрузка переменного тока
Расчётный результат является лишь ориентировочным. На фактическое время работы могут влиять температура аккумулятора, старение, потери в кабелях, потребление инвертора в режиме ожидания и изменяющиеся нагрузки электроприборов.
Литиевая батарея 12,8 В 200 А·ч запасает:
12,8 В × 200 А·ч = 2 560 Вт·ч
При 80% полезной глубины разряда и КПД инвертора 90%:
2 560 Вт·ч × 0,80 × 0,90 = примерно 1 843 Вт·ч полезной энергии переменного тока
Теоретически эта батарея может обеспечивать:
Нагрузку 300 Вт примерно в течение 6,1 часа
Нагрузку 600 Вт примерно в течение 3 часов
Нагрузку 900 Вт примерно в течение 2 часов
Эти значения являются ориентировочными для планирования, а не гарантированным временем работы.
Покупателям, ищущим литиевую батарею Mecer 200 А·ч или другой продукт на 200 А·ч конкретного бренда, не следует сравнивать только ёмкость. Им также следует сравнить:
Номинальное напряжение
Полезная энергия
Литиевая химия
Непрерывный ток BMS
Максимальный ток зарядки
Протокол связи
Условия испытаний на циклическую долговечность
Гарантия
Сертификаты
Подтверждённая совместимость с инверторами
Не существует фиксированного размера батареи для накопителя инвертора 1 кВА с литиевой батареей.
Сначала определите фактическую номинальную мощность инвертора в ваттах, поскольку 1 кВА не всегда равен 1 кВт. Затем рассчитайте среднюю подключённую нагрузку и желаемое время автономной работы.
Например, если средняя нагрузка составляет 400 Вт, а требуемое время автономной работы — пять часов:
400 Вт × 5 часов = 2000 Вт·ч требуемой энергии переменного тока
С учетом потерь инвертора и допустимой глубины разряда номинальная емкость аккумулятора должна быть выше 2000 Вт·ч.
BMS аккумулятора также должна быть способна обеспечить максимальный продолжительный и пиковый ток инвертора.
Фраза литиевая батарея на 3000 ватт может относиться к двум разным требованиям:
Инвертор мощностью 3000 Вт
Аккумулятор с запасенной энергией примерно 3000 Вт·ч
Эти значения не являются взаимозаменяемыми.
Ватты описывают, как быстро может быть доставлена мощность. Ватт-часы описывают, сколько энергии запасено.
Аккумулятор на 3000 Вт·ч теоретически мог бы питать нагрузку 1000 Вт менее трех часов с учетом полезной глубины разряда, потерь инвертора и потребления системы. Это не обязательно означает, что аккумулятор может безопасно обеспечить нагрузку 3000 Вт; это также зависит от его напряжения и номинала тока разряда BMS.

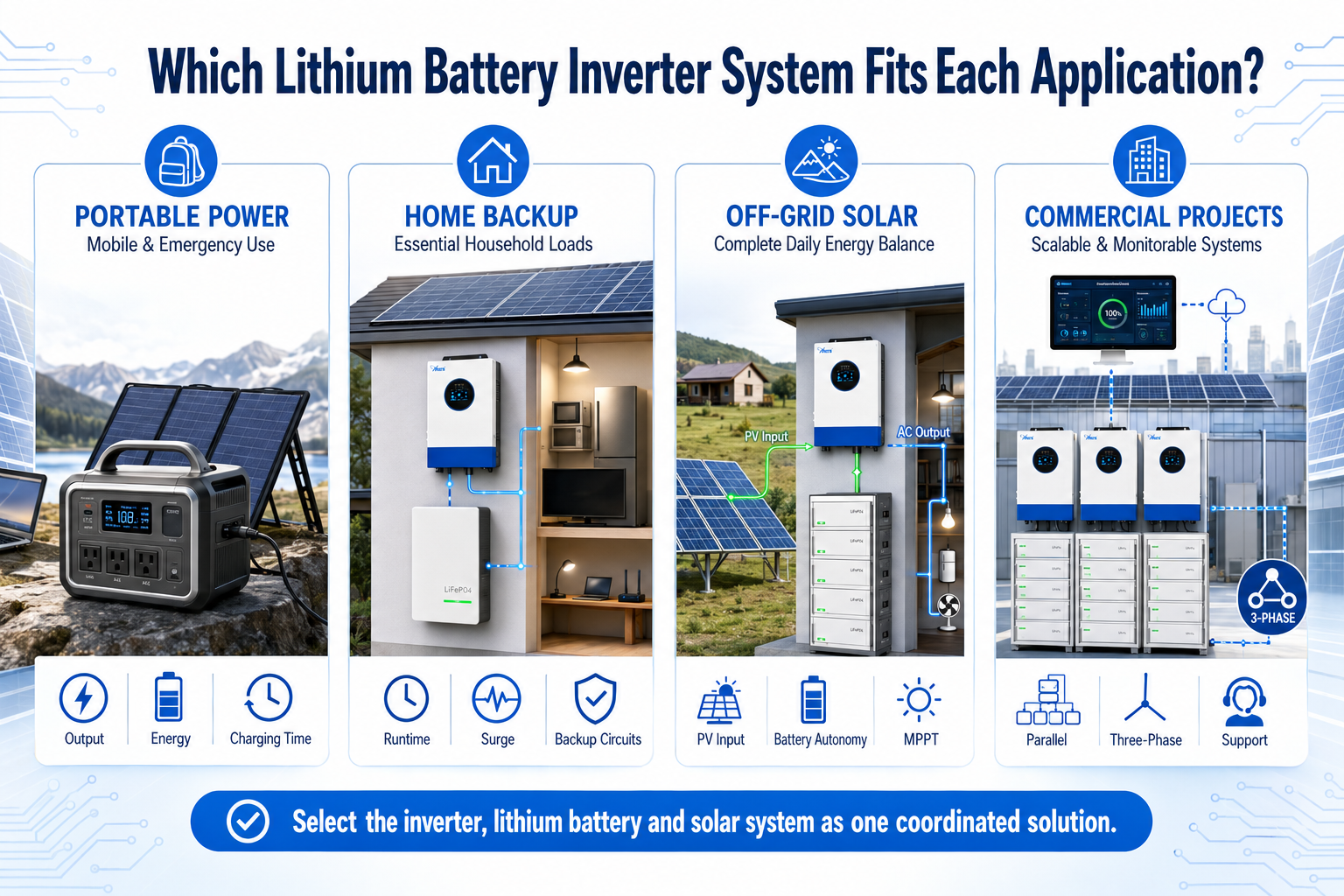

Портативный инвертор с накопителем на литий-ионной батарее обычно объединяет в одном корпусе литиевую батарею, инвертор, зарядную систему и розетки переменного тока.
Его можно использовать для:
Мобильная работа
Активный отдых на природе
Телекоммуникационное оборудование
Временное электроснабжение
Небольшие аварийные нагрузки
Устройства удалённого мониторинга
Покупателям следует сравнить непрерывную выходную мощность, пиковую мощность, ёмкость аккумулятора, время зарядки, напряжение солнечного входа и стандарты розеток. Портативная конструкция не отменяет необходимость вентиляции и электрозащиты.
Литиевую батарею для домашнего инвертора следует подбирать исходя из перечня критически важных нагрузок и требуемого времени автономной работы.
Малая домашняя система может поддерживать:
Освещение
Вентиляторы
Телевизор
Интернет-оборудование
Компьютеры
Отдельные холодильные устройства
Более крупные системы могут питать насосы, кондиционеры и более широкий спектр бытовых нагрузок, но они требуют более высокой выходной мощности инвертора, большей ёмкости аккумулятора и тщательного анализа пиковой мощности.
Гибридный инвертор с MPPT в сочетании с настенными или стоечными аккумуляторами LiFePO4 может координировать выработку солнечной энергии, зарядку аккумулятора, ввод от электросети и резервное питание.
В системе должно быть чётко определено, какие бытовые цепи подключены к резервному выходу. Установка мощного инвертора не означает, что каждый прибор автоматически должен становиться резервной нагрузкой.
Автономная солнечная система должна проектироваться с учётом полного суточного энергобаланса.
Солнечная батарея должна обеспечивать суточное потребление и восполнять энергию, разряженную из аккумулятора. Аккумулятор должен поддерживать ночную нагрузку и требуемое количество дней с низкой инсоляцией. Инвертор должен выдерживать продолжительные и пиковые нагрузки, а вход MPPT должен соответствовать напряжению и току солнечной цепочки.
Именно поэтому солнечный инвертор, солнечный аккумулятор и полную солнечную систему следует выбирать вместе.
Покупка отдельных компонентов может привести к:
Инвертор, который не может взаимодействовать с аккумулятором
Аккумулятор, который ограничивает выходную мощность инвертора
Недостаточная мощность солнечной зарядки
Некорректное напряжение фотоэлектрической строки
Чрезмерный постоянный ток
Недостаточное время резервного питания
Сложности с получением технической поддержки
Коммерческим покупателям также следует оценить:
Параллельная и трёхфазная работа
Расширение аккумуляторной батареи
Централизованный мониторинг
Удалённая диагностика неисправностей
Согласованность партий
Наличие запасных частей
Документация по установке
Техническое обучение
Процедуры гарантийного обслуживания
Реагирование после продажи
Тестирование образцов должно воспроизводить предполагаемые условия работы батареи, фотоэлектрической системы и нагрузки, а не испытывать инвертор как изолированный продукт.
Не существует универсальной цены инвертора для литиевой батареи без определённой спецификации.
Коммерческое предложение может охватывать:
Только инвертор
Инвертор с литиевой батареей
Комплект батареи и инвертора
Полная солнечная система
Солнечные панели и монтажные конструкции
Устройства электрической защиты
Аксессуары для мониторинга и связи
Важные ценовые факторы включают:
Выходная мощность инвертора и пусковая мощность
Гибридная или автономная архитектура
Чистая синусоида на выходе
Низкочастотная или высокочастотная конструкция
Диапазон входного напряжения MPPT и количество трекеров
Напряжение аккумулятора и полезная ёмкость в кВт·ч
BMS аккумулятора и функции связи
Степень защиты корпуса
Сертификаты
Функции мониторинга
Гарантия
Объём заказа
Кастомизация
Пункт назначения доставки
Группам закупок следует сравнивать общую ценность системы, а не только заявленную цену. Инвертор по более низкой цене может потребовать дополнительного оборудования или может не взаимодействовать с выбранной батареей.
Батарея завышенной ёмкости может добавить ненужные затраты, не решив проблему мощности инвертора. Аналогично, инвертор завышенной мощности может увеличить потребление в режиме ожидания и потребовать более крупных батарейных кабелей и защитных устройств.
Производитель, охватывающий солнечные инверторы, литиевые батареи и комплексные солнечные системы, может оценить связи между различными продуктовыми линейками до отгрузки.
Это особенно ценно для дистрибьюторов, EPC-подрядчиков, оптовых продавцов и покупателей проектов, которым требуются воспроизводимые конфигурации и техническая документация по конкретным моделям.
Каталог солнечных инверторов и технические паспорта продукции Anern охватывают линейки гибридных, автономных, MPPT- и низкочастотных инверторов. Покупатели могут использовать эти документы для сравнения доступных уровней мощности перед запросом системы с согласованной батареей.
Статья о китайских компаниях в области солнечной энергетики также объясняет роль китайских производителей, поставляющих солнечные инверторы, системы хранения на литиевых батареях, солнечные панели и интегрированные солнечные решения на мировые рынки.
Производственные возможности также должны подтверждаться реальными примерами внедрения. Примеры проектов солнечных энергосистем Anern включают установки солнечных инверторов, литиевых батарей и комплексных систем для жилых, коммерческих и автономных применений.
Опубликованные примеры включают:
400 гибридных солнечных инверторов MPPT для коммерческих зданий в Ливане
80 комплектов солнечных инверторов EVO мощностью 10,2 кВт в Демократической Республике Конго
60 комплектов солнечных инверторов EVO мощностью 10,2 кВт в Ираке
Эти примеры демонстрируют опыт реализации проектов разного масштаба, однако каждая новая система всё равно должна проектироваться с учётом собственных нагрузок, климатических условий, параметров электросети и местных требований.
После правильного выбора оборудования необходимо обеспечить профессиональный монтаж.
Перед установкой литий-ионного силового инвертора проверьте:
Полярность аккумулятора
Сечение кабеля
Номиналы предохранителей и автоматических выключателей
Заземление
Устройства отключения постоянного тока
Момент затяжки клемм
Кабели связи
Адреса батарей
Настройки инвертора
Последовательность запуска и выключения
Монтаж должен выполняться квалифицированным персоналом в соответствии с действующими местными электротехническими нормами.
Anern предоставляет покупателям и монтажникам несколько технических ресурсов:
Брошюры и технические паспорта солнечных инверторов для предварительного сравнения продукции
Руководства пользователя солнечного инвертора по настройкам, режимам работы, предупреждениям и кодам ошибок
Руководство по установке солнечного инвертора по подключению, интеграции с аккумулятором и вводу в эксплуатацию
Руководство по обслуживанию солнечного инвертора по электрическому контролю, очистке и эксплуатационным проверкам
Видео о солнечных инверторах, аккумуляторах и системах для наглядных справочных материалов по продуктам и установке
Всегда используйте техническую документацию для конкретной модели инвертора и аккумулятора, которые устанавливаются.
Нет. Инвертор должен соответствовать напряжению и рабочему диапазону аккумулятора. Инвертор-зарядное устройство также должно поддерживать правильные параметры зарядки литиевых аккумуляторов. BMS аккумулятора должна обеспечивать требуемый непрерывный и пусковой ток.
Лучший инвертор — тот, который одобрен для данного химического состава и напряжения аккумулятора, поддерживает требуемую непрерывную и пусковую нагрузку, а также обеспечивает подходящие функции зарядки, защиты и связи с BMS. Для чувствительной бытовой электроники обычно рекомендуется выход с чистой синусоидой.
Да, особенно для небольших резервных и портативных приложений. Однако при увеличении мощности инвертора ток постоянного тока становится очень высоким. Более крупные домашние системы обычно используют аккумуляторы на 24 В или 48 В, чтобы снизить ток.
Время работы зависит от напряжения аккумулятора и подключённой нагрузки. Аккумулятор 12,8 В 200 А·ч номинально запасает 2,56 кВт·ч, тогда как аккумулятор 51,2 В 200 А·ч номинально запасает 10,24 кВт·ч. При расчёте полезного времени работы также необходимо учитывать допустимую глубину разряда и КПД инвертора.
Не всегда. «Литиевый инвертор» обычно обозначает инвертор, совместимый с литиевыми аккумуляторами и продаваемый отдельно. «Инвертор с литиевым аккумулятором» может обозначать комплект, тогда как портативное устройство хранения энергии может объединять аккумулятор и инвертор в одном корпусе.
Нет. Инвертор мощностью 3 000 Вт описывает скорость, с которой может подаваться мощность. Аккумулятор ёмкостью 3 000 Вт·ч описывает количество запасённой энергии.
Только если существующий инвертор-зарядное устройство поддерживает диапазон напряжений и настройки зарядки литиевого аккумулятора. Также необходимо проверить выравнивание, температурную компенсацию и защиту от низкого напряжения. Перед заменой следует получить письменное подтверждение совместимости.
Не каждая система требует замкнутого контура связи, но она ценна для отчётов о состоянии заряда и скоординированной защиты. Если связь недоступна, работа на основе напряжения должна использоваться только при одобрении обоих производителей.
Надёжная система инвертора с литиевой батареей начинается с совместимости, а не только с мощности инвертора.
Покупателям следует согласовать напряжение и химический состав батареи, проверить параметры зарядки и связь BMS, рассчитать непрерывную и пиковую мощность, подтвердить ток разряда батареи и подобрать объём накопителя в соответствии с потребностью в энергии и временем резервного питания.
Для портативного резервного блока, литий-ионной батареи для домашнего инвертора или полного автономного солнечного проекта действует один и тот же принцип: инвертор, батарея и солнечная панель должны быть подобраны как одна скоординированная система.
Anern поставляет солнечные инверторы, литиевые батареи и комплектные солнечные энергосистемы для жилых, коммерческих и проектных применений. Покупатели могут ознакомиться с технической документацией Anern и案例 глобальных проектов, прежде чем запрашивать конфигурацию на основе своего перечня нагрузок, продолжительности резервного питания, условий установки и требований рынка назначения.
