Инвертор с чистой синусоидой – краткое резюме
Инвертор с чистой синусоидой преобразует постоянный ток от аккумуляторов или солнечных панелей в переменный ток с формой сигнала, идентичной электроэнергии коммунальной сети. Поскольку он производит чистое и стабильное электричество, инверторы с чистой синусоидой идеально подходят для чувствительной электроники, приборов с двигателями и солнечных энергосистем.
Ключевые преимущества инверторов с чистой синусоидой включают:
• Стабильное питание для всех электронных устройств
• Более низкий электрический шум и нагрев
• Лучшая эффективность и производительность аккумулятора
• Идеально подходят для солнечных энергосистем и резервного питания

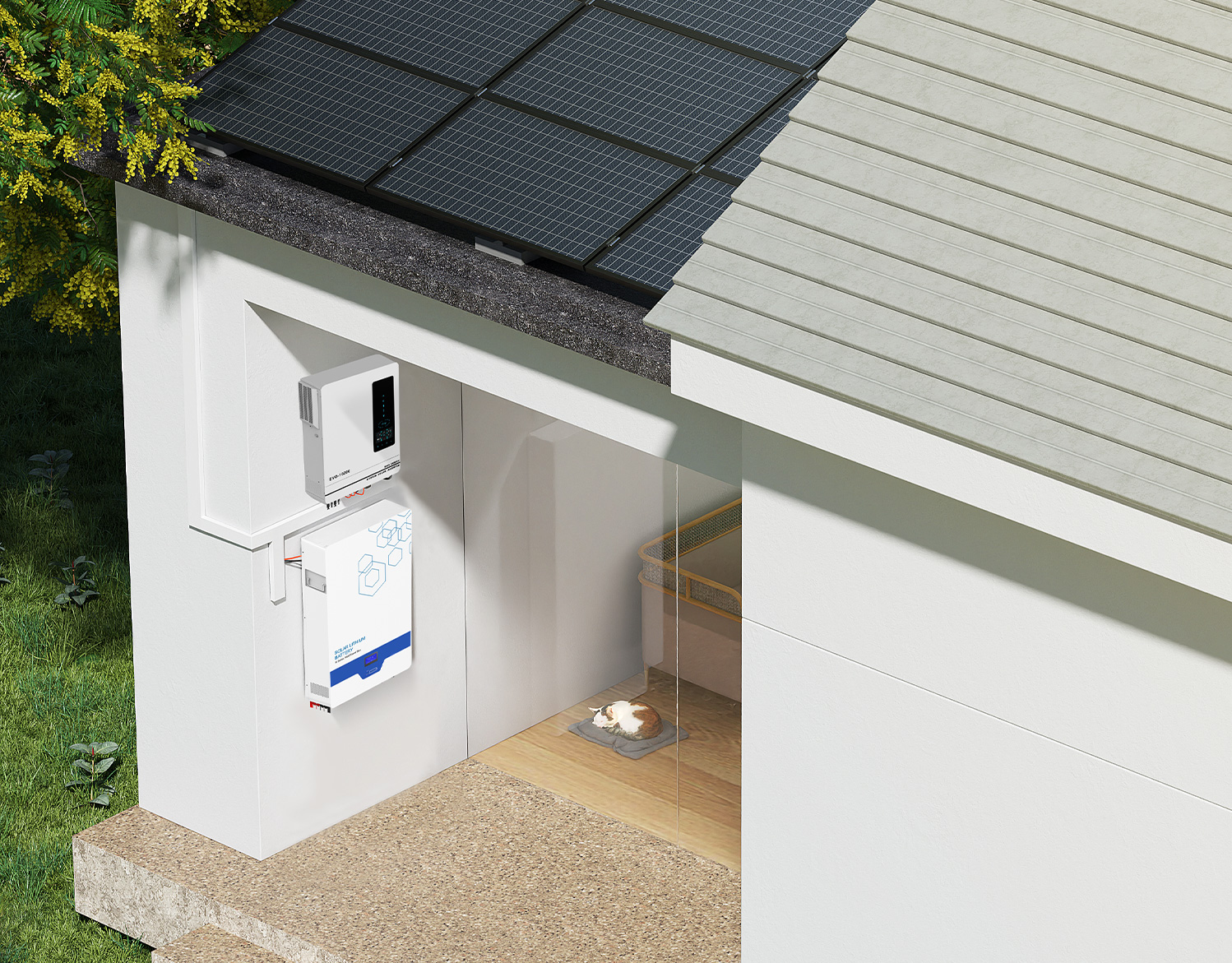

Инверторы с чистой синусоидой широко используются в автономных солнечных системах, автодомах, решениях для резервного питания и медицинском или телекоммуникационном оборудовании.
В этом руководстве мы рассмотрим всё, что вам нужно знать об инверторах с чистой синусоидой — что это такое, как они работают, ключевые различия между инверторами с модифицированной и чистой синусоидой, а также почему инвертор с чистой синусоидой необходим для надёжных домашних солнечных систем и автономных энергоустановок. Читайте дальше, чтобы понять, как выбор правильного инвертора может повысить энергоэффективность и защитить вашу электронику.
Инвертор с чистой синусоидой — это передовое устройство преобразования энергии, которое превращает постоянный ток (DC) от таких источников, как аккумуляторы или солнечные панели, в переменный ток (AC), то есть в тот тип электричества, который обычно поставляется коммунальными компаниями. Ключевая особенность инвертора с чистой синусоидой — его способность создавать гладкую, стабильную и высококачественную форму сигнала переменного тока, которая точно имитирует форму синусоиды электроэнергии от коммунальной сети.
Основная функция инвертора с чистой синусоидой — преобразование постоянного тока (DC) от таких источников, как аккумуляторы, солнечные панели или другие источники питания постоянного тока, в переменный ток (AC), который является стандартной формой электроэнергии, используемой большинством бытовых приборов и электронных устройств.
Инвертор генерирует плавную и стабильную синусоиду, которая точно повторяет форму сигнала переменного тока, подаваемого электросетью. Такое высококачественное выходное напряжение имеет решающее значение для правильной работы чувствительной электроники. Благодаря генерации чистой синусоиды инвертор сводит к минимуму гармонические искажения, которые могут создавать электрические помехи и наводки в подключённых устройствах.
Инвертор обеспечивает стабильность выходного напряжения в заданном диапазоне, обеспечивая постоянное электропитание подключённых устройств. Эта функция помогает защитить чувствительную электронику от колебаний напряжения, которые потенциально могут привести к повреждению.
Инвертор поддерживает постоянную выходную частоту (обычно 50 Гц или 60 Гц, в зависимости от региона), что необходимо для правильной работы многих электронных устройств и бытовой техники.
Инверторы Anern с чистой синусоидой оснащены встроенными механизмами защиты, предотвращающими повреждение от перегрузок, коротких замыканий и других электрических неисправностей. Эти функции помогают обеспечить безопасность и долговечность как самого инвертора, так и подключённых устройств.
Вот пошаговые процессы, лежащие в основе работы инвертора с чистой синусоидой:
Вход питания постоянного тока: Инвертор с чистой синусоидой подключается к источнику постоянного тока, например, к аккумулятору или источнику питания постоянного тока.
Широтно-импульсная модуляция (ШИМ): Питание постоянного тока преобразуется в высокочастотный сигнал переменного тока с помощью широтно-импульсной модуляции (ШИМ). В этом процессе питание постоянного тока быстро включается и выключается с высокой частотой, обычно десятки тысяч раз в секунду, создавая прямоугольный сигнал переменного тока.
Этап фильтрации: Затем прямоугольный сигнал переменного тока проходит через этап фильтрации, который сглаживает сигнал и удаляет высокочастотные составляющие, что приводит к более точному приближению к синусоиде.
Регулирование напряжения: Затем отфильтрованный сигнал переменного тока подается на этап регулирования напряжения, где выходное напряжение корректируется в соответствии с желаемым выходным напряжением переменного тока, обычно 120 В или 230 В, в зависимости от региона и области применения.
Генерация синусоиды: Затем скорректированный сигнал переменного тока обрабатывается на этапе генерации синусоиды, который использует сложные алгоритмы и методы для преобразования прямоугольного или модифицированного синусоидального сигнала в чистую синусоиду. Этот процесс включает формирование сигнала для воспроизведения плавной кривой естественной синусоиды.
Выходной каскад: Наконец, выходной сигнал чистой синусоиды усиливается до требуемого уровня мощности и подается на розетки переменного тока инвертора, где он может использоваться для питания широкого спектра электронных устройств и бытовой техники, так же как и электроэнергия от коммунальной компании.
Скачать:
| Характеристика | Инвертор с модифицированной синусоидой | Инвертор с чистой синусоидой |
| Волновая форма | Создает ступенчатую, приближенную синусоиду | Создает плавную, непрерывную синусоиду |
| Качество электроэнергии | Более низкое качество, может вызывать шум и помехи | Высокое качество, чистое стабильное питание |
| Совместимость | Подходит для простых устройств (светильники, вентиляторы и т. д.) | Подходит для всех устройств, включая чувствительную электронику |
| КПД | Как правило, менее эффективен | Более эффективен, меньше потерь энергии |
| Стоимость | Обычно дешевле | Как правило, дороже |
| Применение | Базовые применения, нечувствительная электроника | Чувствительная электроника, медицинское оборудование, аудио/видео |
| Гармонические искажения | Более высокие гармонические искажения | Минимальные гармонические искажения |
| Производительность устройства | Может приводить к более сильному нагреву или шуму устройств | Устройства работают плавно и бесшумно |
| Регулирование напряжения | Менее точное регулирование напряжения | Точное регулирование напряжения |
| Стабильность частоты | Менее стабильная частота | Стабильная и постоянная частота |
| Влияние на срок службы батареи | Может сократить срок службы батареи из-за неэффективности | Лучше для срока службы батареи благодаря более высокой эффективности |
| Шум и помехи | Более вероятно создание электрических шумов и помех | Минимальные электрические шумы и помехи |
| Устойчивость к импульсным перенапряжениям | Как правило, более низкая устойчивость к импульсным перенапряжениям | Более высокая устойчивость к импульсным перенапряжениям |
| Использование в возобновляемой энергетике | Менее подходит для солнечных и ветровых систем | Идеально подходит для солнечных и ветровых систем |
| Общая надёжность | Менее надёжен для ответственных приложений | Высоконадёжен для всех приложений |
Ключевое практическое различие между инверторами с модифицированной и чистой синусоидой заключается в качестве формы сигнала и его влиянии на эффективность, шум и совместимость с устройствами. Если вам нужно более инженерное объяснение того, как форма сигнала влияет на двигатели, трансформаторы и аудиооборудование, эта техническая заметка о гармонических искажениях в электропитании переменного тока послужит полезным справочным материалом.
При выборе подходящего инвертора с чистой синусоидой, способного удовлетворить требования конкретного применения, необходимо учесть несколько факторов. К ключевым соображениям относятся:
Эффективность преобразования — важнейший показатель для оценки производительности инвертора, отражающий процент энергии, эффективно используемой в процессе преобразования постоянного тока в переменный. Как правило, чем выше эффективность преобразования, тем ниже потери энергии.
Современные высокоэффективные инверторы, такие как солнечный инвертор Anern серии AN-SCI-EVO, отличаются высокой эффективностью преобразования. Выбор эффективного инвертора не только минимизирует энергопотребление, но также снижает тепловыделение и продлевает срок службы оборудования. Поэтому при выборе солнечного инвертора необходимо учитывать его эффективность преобразования, чтобы обеспечить оптимальное использование электроэнергии.
Мощность инвертора, обычно измеряемая в ваттах, указывает на максимальную мощность, которую он может выдать. Выбор подходящей мощности инвертора имеет решающее значение для общей производительности. Если мощность инвертора слишком низкая, он может не удовлетворить потребности нагрузки, что приведёт к перегрузке инвертора или возможному повреждению оборудования. И наоборот, чрезмерно высокая мощность инвертора не повлияет на производительность, но приведёт к ненужным инвестициям.
Поэтому важно выбирать силовой инвертор на основе рассчитанной общей потребляемой мощности для вашего дома или устройства. Как правило, добавление запаса в 20–30% гарантирует, что инвертор будет работать безопасно даже при максимальных нагрузках.
Ещё одним важным фактором является совместимость инвертора. Разные бренды или модели могут требовать определённых типов аккумуляторов (например, свинцово-кислотных или литиевых) и конкретных характеристик солнечных панелей (таких как мощность и напряжение). Обеспечение совместимости инвертора с вашей существующей аккумуляторной батареей и солнечной системой имеет решающее значение для поддержания общей эффективности и стабильности.
Предоставляемые производителем технические характеристики и рекомендации по совместимости ценны при выборе лучшего инвертора. Эти инструкции помогают гарантировать, что инвертор будет без проблем подключаться к вашей аккумуляторной батарее и солнечной системе, обеспечивая оптимальную производительность.
Еще одним ключевым фактором при выборе инвертора является напряжение. Выходное напряжение инвертора должно соответствовать рабочему напряжению устройств или приборов, которые вы планируете подключить. Стандарты напряжения переменного тока обычно составляют 120 В или 240 В, в зависимости от вашего региона и используемых приборов.
Очень важно убедиться, что выходное напряжение инвертора подходит для ваших устройств, чтобы предотвратить повреждение или сбой из-за несовместимости напряжений.
Другими важными факторами, которые следует учитывать при выборе инвертора, являются стоимость и качество. Инверторы бывают различных типов, а их цены варьируются от нескольких сотен до нескольких тысяч долларов. Хотя более дешёвые инверторы могут показаться заманчивыми, их качество и надёжность часто вызывают сомнения. Как правило, высококачественные инверторы обеспечивают более высокую эффективность преобразования и большую долговечность.
При выборе подходящего солнечного инвертора важно смотреть не только на цену. Учитывайте репутацию бренда, отзывы клиентов и гарантийный срок. Высококачественный инвертор позволяет снизить затраты на обслуживание и частоту замены, тем самым повышая общую экономическую выгоду в долгосрочной перспективе.
Как ключевой компонент с чрезвычайно интеллектуальными характеристиками во всей цепочке фотоэлектрической промышленности, инвертор является единственной фотоэлектрической системой, которая обладает множеством цифровых функций и напрямую подключена к электросети. При выборе инвертора с чистой синусоидой для вашего проекта Anern выделяется как надежное имя.
Основанная в 2009 году, компания Anern придерживается концепции непрерывного самосовершенствования и стремления к общему росту. Мы стремимся сделать мир лучше с помощью решений в области зелёной энергетики, эффективного освещения и энергосберегающих технологий солнечных инверторов.
Благодаря инновационным технологиям, передовому производственному оборудованию и превосходной команде R&D, Anern предоставила высококачественную солнечную продукцию и удовлетворительные услуги более чем 10 000 пользователям по всему миру.

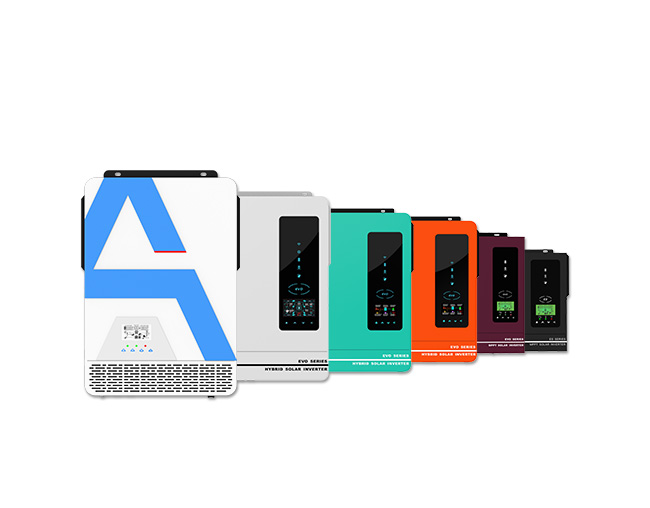

AN-SCI-ES — это многофункциональный инвертор с чистой синусоидой, объединяющий функции инвертора, солнечного зарядного устройства и зарядного устройства для аккумулятора, обеспечивая бесперебойную поддержку питания в портативном размере. Встроенный пылезащитный комплект подходит для различных суровых условий эксплуатации. Его ЖК-дисплей обеспечивает удобное управление кнопками и настраивается пользователем с помощью кнопок. AN-SCI-ES широко используется для питания различных электроприборов в домашних или офисных условиях.
Руководство пользователя гибридного инвертора с чистой синусоидой
Примеры внедрения:
Развёртывание 50 автономных солнечных систем Anern мощностью 10,2 кВт для жилых домов в Украине
400 комплектов гибридных солнечных инверторов с MPPT для коммерческих зданий в Ливане
Видео:
https://www.anern.com/video/an-sci02-plus.html
Модель | AN-SCI-ES-1000 | AN-SCI-ES-1500 |
Номинальная мощность | 1000 Вт/1000 ВА | 1500 Вт/1500 ВА |
Напряжение | 230 В переменного тока | |
Диапазон частот | 50 Гц/60 Гц (автоопределение) | |
Регулировка напряжения переменного тока | 230VAC±5% | |
Максимальный ток заряда | 20A | |
Импульсная мощность | 2000VA | 3000VA |
Напряжение батареи | 12VDC | 24VDC |
Максимальный ток заряда от сети переменного тока | 40A | |
Максимальная мощность фотоэлектрической батареи | 550 Вт | 1080 Вт |
| Габариты, Г*Ш*В (мм) | 286*240*91 | 286*240*91 |
Вес нетто (кг) | 3 | 3.5 |
Чистый синусоидальный солнечный инвертор:
Встроенное зарядное устройство MPPT на 40 А
Диапазон входного напряжения фотоэлектрических панелей 20–150 В пост. тока (для 1000 Вт), 30–150 В пост. тока (для 1500 Вт)
ЖК-дисплей:
Наглядно отображает состояние нагрузки, рабочие данные и режим работы, а также обеспечивает удобное управление кнопками, доступное для настройки пользователем.
Множество электронных защит:
Защита от короткого замыкания.
Защита от перенапряжения и пониженного напряжения, защита от перегрузки.
Автоматический перезапуск при перегреве/коротком замыкании.
Способность к длительной работе:
Использование конструкции умного зарядного устройства со встроенными передовыми чипами управления питанием и алгоритмами для максимального продления срока службы батареи.
Чистый синусоидальный инвертор преобразует постоянный ток от батарей или солнечных панелей в переменный ток с гладкой формой волны, идентичной электроэнергии коммунальной сети. Эта чистая энергия совместима практически со всеми бытовыми приборами и электронными устройствами. Чистые синусоидальные инверторы генерируют гладкий переменный ток сетевого качества, тогда как инверторы с модифицированной синусоидой выдают более нерегулярный выходной сигнал. Чистые синусоидальные инверторы имеют решающее значение для чувствительной электроники, поскольку они минимизируют шум и продлевают срок службы устройств.
Основное различие заключается в качестве электроэнергии. Инвертор с чистой синусоидой вырабатывает плавное и стабильное электричество, как в электросети, тогда как инвертор с модифицированной синусоидой создаёт ступенчатую форму сигнала, что может вызывать шум, снижение эффективности или проблемы совместимости с некоторыми устройствами.
Да. Инверторы с чистой синусоидой обычно используются в солнечных энергосистемах, поскольку они обеспечивают стабильное переменное напряжение, совместимое с бытовыми приборами, такими как микроволновые печи и холодильники, а также с чувствительными электронными устройствами.
Да. Хотя они стоят дороже, чем инверторы с модифицированной синусоидой, они обеспечивают лучшую совместимость, эффективность и защиту электронных устройств.
Большинство современных инверторов с чистой синусоидой имеют КПД от 85% до 95% в зависимости от модели и условий эксплуатации.
Высококачественный инвертор с чистой синусоидой обычно служит от 8 до 15 лет в зависимости от условий эксплуатации, температуры и обслуживания.
Инверторы с чистой синусоидой генерируют плавную переменную энергию сетевого качества, тогда как инверторы с модифицированной синусоидой выдают более нерегулярный сигнал. Инверторы с чистой синусоидой критически важны для чувствительной электроники, так как они минимизируют шум и продлевают срок службы устройств.
Инверторы с чистой синусоидой обеспечивают более высокую эффективность, улучшенную совместимость с чувствительной электроникой, повышенную защиту от скачков напряжения и улучшенную надёжность. Эти особенности делают их идеальными как для автономных, так и для подключённых к сети солнечных установок.
Требуемый размер инвертора зависит от суммарной мощности приборов, которые вы хотите запитать. Сложите мощность всех устройств и добавьте запас 20–30 %, чтобы выбрать правильную мощность инвертора.
Да, но убедитесь, что напряжение инвертора соответствует вашей аккумуляторной системе. Распространённые комбинации — это системы на 12 В, 24 В или 48 В. Если вы планируете расширяться, также стоит учесть совместимость с другими возобновляемыми источниками энергии.
Регулярное техническое обслуживание включает проверку соединений, очистку вентиляционных отверстий от пыли и мониторинг производительности. Ежегодные профессиональные проверки помогают обеспечить долговечность и эффективность.
